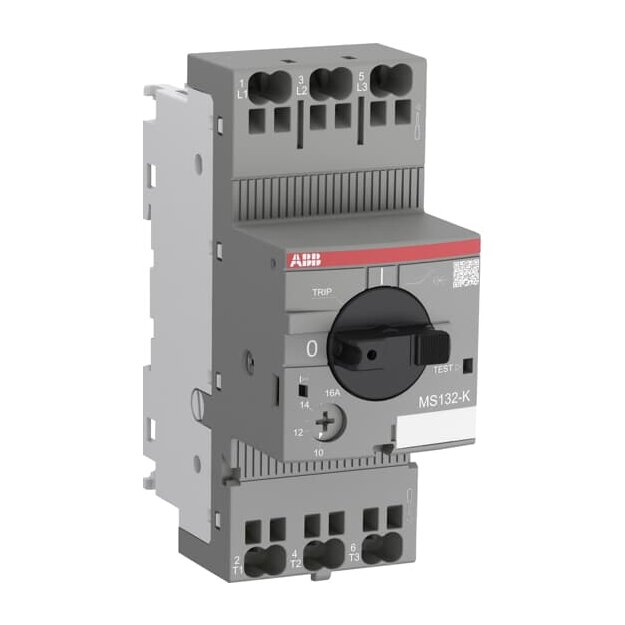

ABB MS132-6.3K Motorschutzschalter mit Push-In Klemmen, 1SAM350010R1009

Artikelnummer: 1SAM350010R1009 ABB-1SAM350010R1009_4013614400391
Hersteller: ABB
EAN: 4013614400391

UVP: 144,94 €

70,20 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Motorschutzschalter MS132-K in schraubenloser Push-in Federanschlusstechnik mit thermischem und elektromagnetischem Schutz mit hohem Kurzschlussausschaltvermögen für Motoren bis 15 kW (400 V) gemäß IEC/EN60947-1, -2, -4-1. Atex-Zertifizierung erlaubt den Schutz von Motoren im Ex-Bereich, UL-Zulassung als "Motor controller" den Einsatz in Nordamerika. Das temperaturkompensierte Gerät besitzt eine Modulbreite von 45 mm, wird mithilfe eines direkt abschließbaren Drehgriffes mit einer klaren Schaltstellungsanzeige (I/TRIP/0) bedient und verfügt über eine Kurzschlussanzeige. Die Push-in Federanschlussklemmen erlauben für starre Drähte und Litzen mit Aderendhülsen werkzeugloses und zeitsparendes Einstecken der Anschlussleitungen, Litzen ohne Aderendhülsen können ebenfalls angeschlossen werden; ein späteres Nachjustieren der Anschlüsse entfällt. Hilfs-, Signal- und Kurzschlussmeldekontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. Push-in Feder Varianten gibt es für Hilfs- und Signalkontakte, diese passen auch an die Motorschutzschalter in Schraubtechnik. Normen: IEC/EN 60947-1, IEC/EN 60947-2, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1, IEC 60335-2-40 A2L Anzahl Pole: 3P Bedienteilausführung: Drehgriff Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm: 100 kA, 10 kA, 100 kA, 30 kA, 20 kA, 3 kA Bemessungs-Grenzkurzschlussausschaltvermögen: 100 kA, 100 kA, 30 kA, 20 kA, 3 kA Bemessungsauslösestrom der unverzögerten Auslösung: 78.8 A Bemessungsbetriebsleistung AC-3: 2.2 kW Bemessungsbetriebsspannung: 250 V DC, 690 V AC Bemessungsbetriebsstrom AC-3: 6.3 A Bemessungsstoßspannungsfestigkeit: 6 kV Einstellbereich: 4.0 ... 6.3 A Schutzart: IP20, IP20

Weitere Informationen

Serie:	MS132
Schutzart:	IP20
Polzahl:	3
Produktgruppe:	Leistungsschalter für Motorschutz

Technische Daten und Merkmale zu ABB 1SAM350010R1009 MS132-6.3K Motorschutzschalter mit Push-In Klemmen,:

Überlastauslöser Stromeinstellung	4 A
Überlastauslöser Stromeinstellung	6,3 A
Einstellbereich des unverzögerten Kurzschlussauslösers	78,8 A
Mit thermischem Überlastschutz	Ja
Auslösetechnik	thermomagnetisch
Bemessungsbetriebsspannung	250 V
Bemessungsbetriebsspannung	690 V
Bemessungsbetriebsleistung bei AC-3, 230 V	2,2 kW
Verlustleistung	5,4 W
Anschlussart Hauptstromkreis	Federzuganschluss
Ausführung des Betätigungselements	Drehknopf
Gerätebauart	Komplettgerät im Gehäuse
Polzahl	3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	100 kA
Schutzart (IP)	IP20
Höhe	112 mm
Breite	45 mm
Tiefe	87 mm

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.

Zubehör
