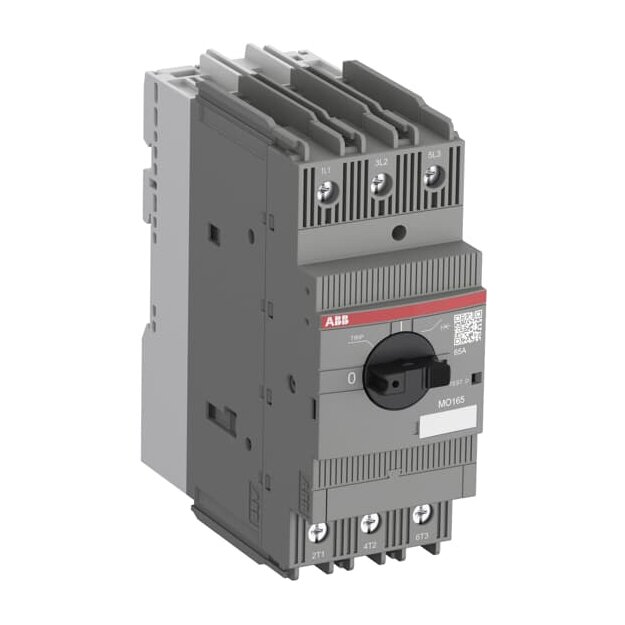

ABB MO165-73 Kurzschluss-Schutzschalter 73 A 1SAM461000R1018

Artikelnummer: 1SAM461000R1018 ABB-1SAM461000R1018_4013614536649
Hersteller: ABB
EAN: 4013614536649

UVP: 446,07 €

218,68 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Kurzschluss-Schutzschalter MO165 mit elektromagnetischem Schutz für Motoren bis 45 kW (400 V) gemäß IEC/EN60947-2. Neben der UL-Zulassung als "Motor controller" ist MO165 auch als "Self protected combination motor controller" zugelassen und erweitert den Einsatzbereich in Nordamerika. Das Gerät besitzt eine Modulbreite von 55 mm und wird mithilfe eines Drehgriffes mit einer klaren Schaltstellungsanzeige (I/TRIP/0) bedient. Der Drehgriff ist mit Hilfe eines Vorhängeschlosses in 0-Position direkt verriegelbar. Hilfs- und Signalkontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 3-Phasen-Schienen für 125 A erlauben die gemeinsame Einspeisung mehrerer Geräte. Weiteres Zubehör für Schaltschrankeinbau. Normen: CSA 22.2 No. 14, IEC/EN 60947-1, IEC/EN 60947-2, IEC/EN 60947-4-1, UL 60947-4-1 Anzahl Pole: 3P Bedienteilausführung: Drehgriff Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm: 30 kA, 100 kA, 30 kA, 18 kA, 10 kA, 6 kA Bemessungs-Grenzkurzschlussausschaltvermögen: 30 kA, 100 kA, 30 kA, 18 kA, 10 kA, 8 kA Bemessungsauslösestrom der unverzögerten Auslösung: 1022 A Bemessungsbetriebsleistung AC-3: 37 kW Bemessungsbetriebsspannung: 690 V AC, 250 V DC Bemessungsbetriebsstrom AC-3: 73 A Bemessungsstoßspannungsfestigkeit: 8 kV Einstellbereich: None Schutzart: IP20, IP10

Weitere Informationen

Serie:	MO165
Schutzart:	IP20
Polzahl:	3
Produktgruppe:	Leistungsschalter für Motorschutz

Technische Daten und Merkmale zu ABB 1SAM461000R1018 MO165-73 Kurzschluss-Schutzschalter 73 A :

Überlastauslöser Stromeinstellung	73 A
Einstellbereich des unverzögerten Kurzschlussauslösers	1022 A
Auslösetechnik	magnetisch
Bemessungsbetriebsspannung	250 V
Bemessungsbetriebsspannung	690 V
Bemessungsbetriebsleistung bei AC-3, 230 V	37 kW
Verlustleistung	15,66 W
Anschlussart Hauptstromkreis	Schraubanschluss
Ausführung des Betätigungselements	Drehknopf
Gerätebauart	Komplettgerät im Gehäuse
Polzahl	3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	30 kA
Schutzart (IP)	IP20
Höhe	142,65 mm
Breite	55 mm
Tiefe	122 mm
