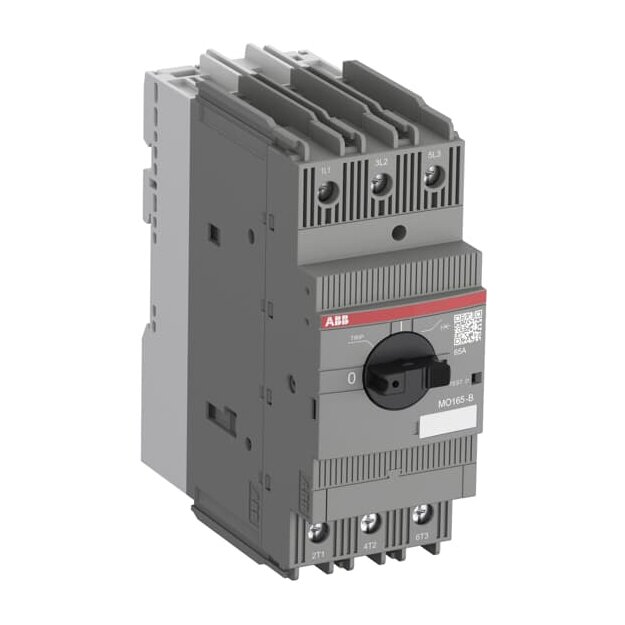

ABB MO165-65B Kurzschluss-Schutzschalter für Bahn 1SAM461200R1017

Artikelnummer: 1SAM461200R1017 ABB-1SAM461200R1017_4013614521843
Hersteller: ABB
EAN: 4013614521843

UVP: 453,57 €

222,38 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Kurzschluss-Schutzschalter MO165-B mit elektromagnetischem Schutz für Motoren bis 30 kW (400 V) gemäß IEC/EN60947-2 sowie internationalen Bahnnormen IEC 60077, IEC 61373 und EN 45545-2 und ist daher für den Einbau in Fahrgastbereichen und Führeständen von Zügen geeignet. Das Gerät besitzt eine Modulbreite von 55 mm und wird mithilfe eines direkt abschließbaren Drehgriffes mit einer klaren Schaltstellungsanzeige (I/TRIP/0) bedient. Der Drehgriff ist mit Hilfe eines Vorhängeschlosses in 0-Position direkt verriegelbar. 3-Phasen-Schienen für 125 A erlauben die gemeinsame Einspeisung mehrerer Geräte. Hilfs- und Signalkontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. Zubehör für Schaltschrankeinbau ergänzt das Sortiment. Neben der UL-Zulassung als "Motor controller" ist MO165 auch als "self protected combination motor controller" zugelassen und erweitert den Einsatzbereich in Nordamerika Normen: IEC 60077-1 (applicable parts), IEC 60077-2 (applicable parts), IEC/EN 60947-1, IEC/EN 60947-2, IEC/EN 60947-4-1 Anzahl Pole: 3P Bedienteilausführung: Drehgriff Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm: 30 kA, 100 kA, 30 kA, 30 kA, 20 kA, 6 kA Bemessungs-Grenzkurzschlussausschaltvermögen: 50 kA, 100 kA, 50 kA, 45 kA, 20 kA, 8 kA Bemessungsauslösestrom der unverzögerten Auslösung: 975 A Bemessungsbetriebsleistung AC-3: 30 kW Bemessungsbetriebsspannung: 690 V AC, 250 V DC Bemessungsbetriebsstrom AC-3: 65 A Bemessungsstoßspannungsfestigkeit: 8 kV Einstellbereich: None Schutzart: IP20, IP10

Weitere Informationen

Serie:	MO165
Schutzart:	IP20
Polzahl:	3
Produktgruppe:	Leistungsschalter für Motorschutz

Technische Daten und Merkmale zu ABB 1SAM461200R1017 MO165-65B Kurzschluss-Schutzschalter für Bahn :

Überlastauslöser Stromeinstellung	65 A
Einstellbereich des unverzögerten Kurzschlussauslösers	975 A
Auslösetechnik	magnetisch
Bemessungsbetriebsspannung	250 V
Bemessungsbetriebsspannung	690 V
Bemessungsbetriebsleistung bei AC-3, 230 V	30 kW
Verlustleistung	8,03 W
Anschlussart Hauptstromkreis	Schraubanschluss
Ausführung des Betätigungselements	Drehknopf
Gerätebauart	Komplettgerät im Gehäuse
Polzahl	3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	50 kA
Schutzart (IP)	IP20
Höhe	142,65 mm
Breite	55 mm
Tiefe	122,1 mm

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
