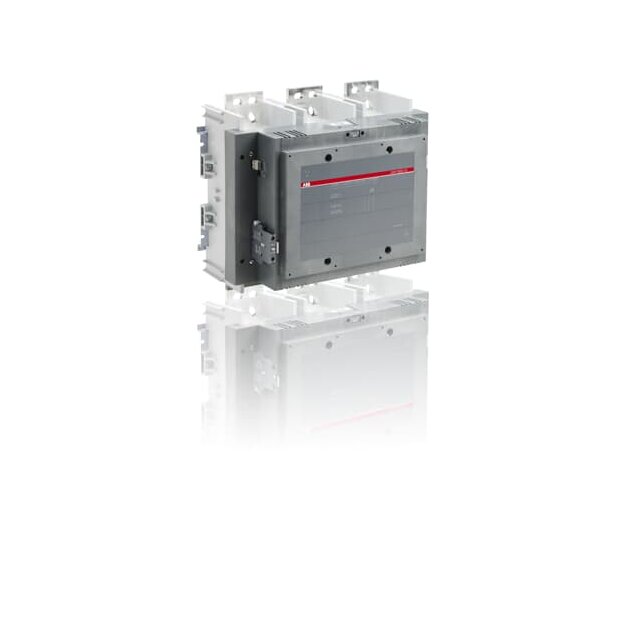

ABB GAF1650-10-11-70 Schütz 100-250V 50/60Hz / DC 1SFL677025R7011

Artikelnummer: 1SFL677025R7011 ABB-1SFL677025R7011_7320500408810
Hersteller: ABB
EAN: 7320500408810

UVP: 20.935,91 €

10.263,16 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Schütze der Baureihe GAF185 bis GAF2050 von 250 bis 1750A DC-1 (1000 V) schalten 1-polige Leistungskreise mit leicht induktiven oder nicht-induktiven Lasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1. Sie stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 24...500 VDC bis 48...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Sie besitzen ab dem GAF460 ein integriertes, abschaltbares 24VDC Schnittstellenrelais, welches auch eine Direktansteuerung aus einer SPS ermöglicht. Als Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare Hilfsschalter und Klemmenabdeckungen verfügbar. Anschlussart: Hauptstromkreis: Schiene Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 1 Anzahl Hilfskontakte Öffner: 1 Anzahl Hilfskontakte Schließer: 1 Typ Blockschütz: 1-poliges Schütz Bemessungsbetriebsspannung: 1000 V Bemessungsbetriebsstrom AC-3: 1060 A, 1060 A, 970 A, 970 A, 400 A Bemessungsisolationsspannung: 1000 V Bemessungssteuerspannung: 100 ... 250 V, 100 ... 250 V, 100 ... 250 V Konventioneller thermischer Dauerstrom in freier Luft: 1650 A

Weitere Informationen

Serie:	GAF1650

Technische Daten und Merkmale zu ABB 1SFL677025R7011 GAF1650-10-11-70 Schütz 100-250V 50/60Hz / DC:

Bemessungssteuerspeisespannung AC 50 Hz	100 V
Bemessungssteuerspeisespannung AC 50 Hz	250 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	1
Anschlussart Hauptstromkreis	Anschlussschiene
Betriebsspannung DC	1000 V
Breite	438 mm
Höhe	392 mm
Tiefe	244 mm

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
