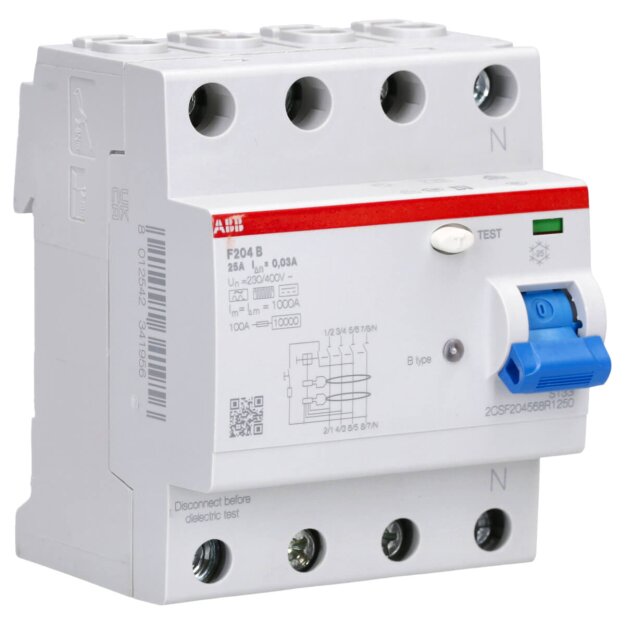

ABB F204 B-25/0.03 FI-Schutzschalter 4P Typ B 30 mA 25 A 2CSF204568R1250

ABB F204 B-25/0.03 FI-Schutzschalter 4P Typ B 30 mA 25 A 2CSF204568R1250

Artikelnummer: 2CSF204568R1250 ABB-2CSF204568R1250_8012542341956
Hersteller: ABB
EAN: 8012542341956

UVP: 1.330,72 €

243,92 €

inkl. 19% USt. , zzgl.

bestellbar
Lieferzeit : 6-12 Wochen

ABB F204 B-25/0.03 FI-Schutzschalter 4P Typ B 30 mA 25 A 2CSF204568R1250

Der ABB F204 B 25/0,03A ist ein vierpoliger Fehlerstrom-Schutzschalter (FI-Schalter) mit einem Bemessungsstrom von 25 Ampere und einer Fehlerstrom-Auslösung von 30 Milliampere. Er bietet zuverlässigen Schutz für Personen und Anlagen bei direkten und indirekten Berührungen sowie bei Erdfehlerströmen, wie sie typischerweise in Industrie- und Gewerbeanwendungen auftreten. Der FI-Schalter verfügt über eine B-Charakteristik und erkennt sowohl sinusförmige als auch glatte Gleichfehlerströme. Damit eignet er sich insbesondere für Anwendungen mit elektronischen Verbrauchern wie Frequenzumrichtern, PV-Anlagen oder Ladeinfrastruktur für Elektrofahrzeuge. Die kompakte Bauweise mit einer Breite von vier Teilungseinheiten erlaubt eine platzsparende Integration in bestehende Schaltschränke.

Erkennt AC-, pulsierende DC- sowie glatte Gleichfehlerströme
Erkennt AC-, pulsierende DC- sowie glatte Gleichfehlerströme
Hohe Sicherheit bei Anwendungen mit Frequenzumrichtern oder PV-Anlagen
Platzsparende Montage auf 4 TE in Standardverteilungen

Weitere Informationen

Serie:	F200
Polzahl:	4
Auslösecharakteristik:	B
Produktgruppe:	Fehlerstrom-Schutzschalter
Bemessungsstrom:	25 A

Technische Daten und Merkmale zu ABB 2CSF204568R1250 F204B-25/003 FI-Schutzschalter Typ B 4P 25A 30mA 3kA 4TE:

Polzahl	4
Bemessungsspannung	400 V
Bemessungsstrom	25 A
Bemessungsfehlerstrom	-
Bemessungsisolationsspannung Ui	440 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Verlustleistung	3,43 W
Montageart	DIN-Schiene
Fehlerstrom-Typ	sonstige
Selektiver-Typ	nein
Kurzzeitverzögerter Typ	nein
Kurzschlussfestigkeit (Icw)	-
Stoßstromfestigkeit	3 kA
Spannungsart	AC
Mit Verriegelungsvorrichtung	nein
Frequenz	sonstige
Zusatzeinrichtungen möglich	ja
Schutzart (IP)	IPX4
Breite in Teilungseinheiten	4
Einbautiefe	69,5 mm
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	70 °C
Verschmutzungsgrad	3
Anschließbarer Leiterquerschnitt mehrdrähtig	-
Anschließbarer Leiterquerschnitt eindrähtig	1 mm²
Anschließbarer Leiterquerschnitt eindrähtig	25 mm²
RAL-Nummer (ähnlich)	-
Explosionsgeschützt	nein
