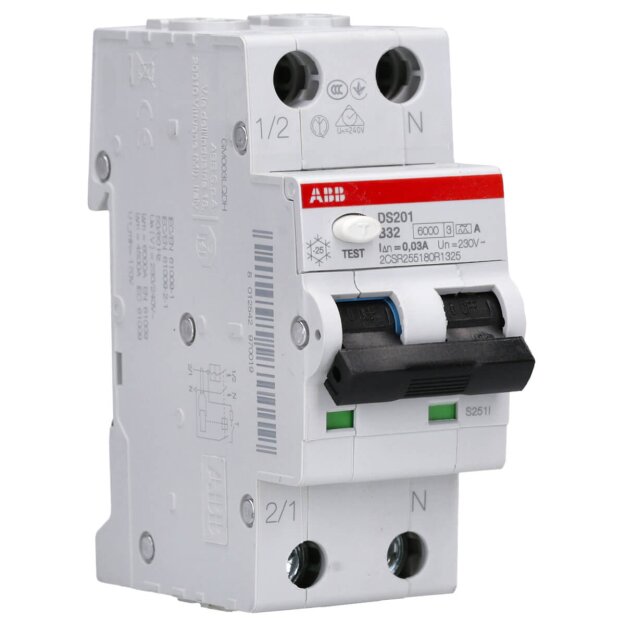

ABB DS201 B32 A30 FI/LS-Schalter RCBO 6kA, 1P+N, Typ A, B 32, 30mA 2CSR255180R1325

ABB DS201 B32 A30 FI/LS-Schalter RCBO 6kA, 1P+N, Typ A, B 32, 30mA 2CSR255180R1325

Artikelnummer: 2CSR255180R1325 ABB-2CSR255180R1325_8012542970019
Hersteller: ABB
EAN: 8012542970019

UVP: 174,93 €

81,12 €

inkl. 19% USt. , zzgl.

bestellbar
Lieferzeit : 6-12 Wochen

ABB DS201 B32 A30 FI/LS-Schalter RCBO 6kA, 1P+N, Typ A, B 32, 30mA 2CSR255180R1325

Der ABB DS201 B32 A30 ist ein kompakter FI/LS-Schalter (RCBO) mit 1-poliger Schutzschaltung plus Neutralleiter (1P+N) in nur zwei Teilungseinheiten Breite. Er bietet umfassenden Schutz für einphasige Endstromkreise vor Überlast, Kurzschlussströmen sowie vor den Auswirkungen von sinusförmigen Wechsel- und pulsierenden Gleichfehlerströmen. Zudem gewährleistet er Schutz vor indirekten Berührungen und zusätzlichen Schutz vor direkten Berührungen bei einer Empfindlichkeit von 30 mA. Mit einem Nennstrom von 32 A, Auslösecharakteristik B und einer Bemessungskurzschlussfestigkeit von 6 kA eignet sich dieser Schalter ideal für Wohn- und Gewerbeinstallationen. Die Montage erfolgt einfach auf DIN-Schienen, und die Schraubklemmen ermöglichen eine sichere Verdrahtung. Der DS201 B32 A30 entspricht den Normen IEC/EN 61009-1 und IEC/EN 61009-2-1 und gewährleistet somit höchste Sicherheitsstandards.

Kompakter FI/LS-Schalter mit 1-poliger Schutzschaltung plus Neutralleiter (1P+N)
Nennstrom von 32 A und Auslösecharakteristik B
Bemessungskurzschlussfestigkeit von 6 kA
Empfindlichkeit von 30 mA für zusätzlichen Schutz vor direkten Berührungen
Entspricht den Normen IEC/EN 61009-1 und IEC/EN 61009-2-1

Weitere Informationen

Serie:	DS201
Schutzart:	IP20
Auslösecharakteristik:	A
Produktgruppe:	Kombination FI-Schalter/Leitungsschutzschalter
Bemessungsstrom:	32 A
Auslösestrom:	0,03 A

Technische Daten und Merkmale zu ABB Stotz S&J DS201A-B32/0,03 FI/LS-Schalter 6kA, 1P+N, Typ A, B 32, 30mA:

Polzahl (gesamt)	2
Anzahl der abgesicherten Pole	1
Bemessungsspannung	240 V
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsstrom	32 A
Bemessungsfehlerstrom	-
Fehlerstrom-Typ	A
Energiebegrenzungsklasse	3
Verlustleistung	9,9 W
Bemessungsabschaltvermögen nach EN 61009	6 kA
Bemessungsabschaltvermögen nach IEC 60947-2	10 kA
Bemessungsschaltvermögen Icn nach EN 61009-1	6 kA
Abschaltcharakteristik	unverzögert
Stoßstromfestigkeit	-
Spannungsart	AC
Frequenz	50/60 Hz
Auslösecharakteristik	B
Mitschaltender Neutralleiter	ja
Mit Verriegelungsvorrichtung	nein
Überspannungskategorie	3
Verschmutzungsgrad	2
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Breite in Teilungseinheiten	2
Einbautiefe	69 mm
Unterputzmontage	nein
Fehlauslöseschutz	nein
Schutzart (IP)	IP20
Anschließbarer Leiterquerschnitt eindrähtig	-
Anschließbarer Leiterquerschnitt mehrdrähtig	-

Installation instruction

Installation instruction

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
