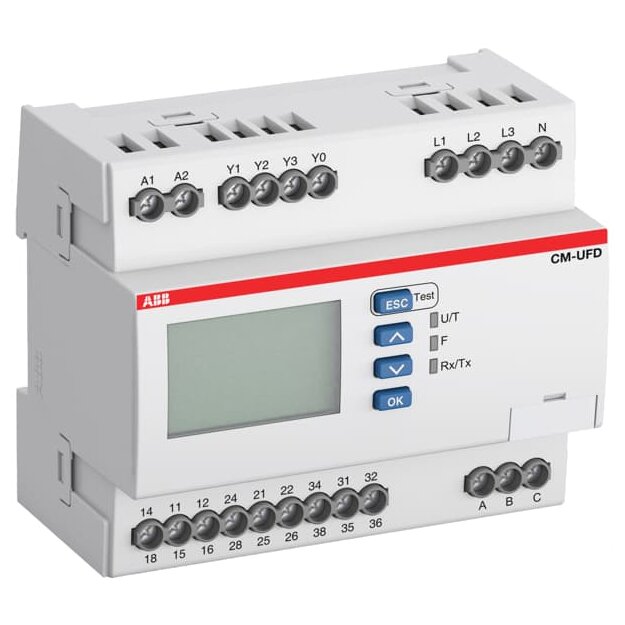

ABB CM-UFD.M31M Relais zur Netzeinspeiseüberwachung 1SVR560731R3701

Artikelnummer: 1SVR560731R3701 ABB-1SVR560731R3701_4013614521126
Hersteller: ABB
EAN: 4013614521126

UVP: 1.321,97 €

518,15 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Das Netzeinspeiseüberwachungssrelais CM-UFD.M31M überwacht Spannung und Frequenz in Ein- und Dreiphasennetzen. Es entspricht in Verbindung mit Wechselrichtern mit integrierter Inselnetzerkennung den Bedingungen für den NA-Schutz nach NA-Schutz nach VDE-AR-N 4105: 2018-11 (Einspeisung auf Niederspannungsnetz) bzw. VDE-AR-N 4110:2018-11 (Einspeisung auf Mittelspannungsnetz). Für den Einsatz in Altanlagen sind auch die Einstellwerte nache der VDE-AR-N 4105:2011, bzw. BDEW wählbar. In einem Alarmspeicher werden die letzten 99 Abschaltursachen und deren jeweiliger Zeitpunkt abgelegt. Es erfolgt außerdem eine Überwachung der angeschlossenen Kuppelschalter, Vektorsprungerkennung und eine ROCOF Frequenzgradientenüberwachung. Integrierte Modbus RTU Komminikatins-Schnittstelle. Normen: VDE-AR-N 4105, VDE-AR-N 4110, VDE-AR-N 4120 Anschlussart: Schraubklemme Ausgang: 3 Wechsler Bemessungsbetriebsstrom AC-15: 3 A Bemessungsbetriebsstrom DC-13: 2 A Bemessungssteuerspeisespannung: 24 ... 240 V AC/DC Breite (Netto-Abmessung): 108 mm Funktion: Über- und Unterspannungsüberwachung, unterbrochene Neutralleiterüberwachung, Über- und Unterfrequenzüberwachung, 10 min Durchschnittswertüberwachung, Vektorverschiebungserkennung, ROCOF-Überwachung Höhe (Netto-Abmessung): 90 mm Messbereich: 0 ... 540 V AC Nettogewicht: 0.312 kg Tiefe (Netto-Abmessung): 67 mm

Weitere Informationen

Serie:	CM-UFD

Technische Daten und Merkmale zu ABB 1SVR560731R3701 CM-UFD.M31M Relais zur Netzeinspeiseüberwachung:

Ausführung des elektrischen Anschlusses	Schraubanschluss
Externe Stromversorgung erforderlich	Ja
Spannungsart der Versorgungsspannung	AC/DC
Versorgungsspannung AC 50 Hz	24 V
Versorgungsspannung AC 50 Hz	240 V
Spannungsmessbereich 1	0 V
Spannungsmessbereich 1	540 V
Spannungsart des Messbereichs	AC
Min. einstellbare Ansprechverzögerungszeit	1 s
Betriebsspannung AC 50 Hz	230 V
Bemessungsschaltstrom	4 A
Breite	108 mm
Höhe	90 mm
Tiefe	67 mm

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
