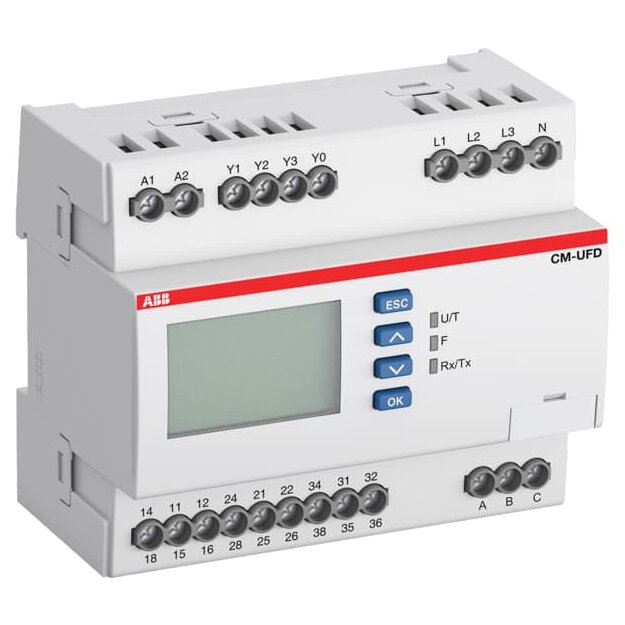

ABB CM-UFD.M22M Relais zur Netzeinspeiseüberwachung 1SVR560731R3700

Artikelnummer: 1SVR560731R3700 ABB-1SVR560731R3700_4013614521119
Hersteller: ABB
EAN: 4013614521119

UVP: 1.321,97 €

872,51 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Das Netzeinspeiseüberwachungssrelais CM-UFD.M22M überwacht Spannung und Frequenz in Ein- und Dreiphasennetzen. Es entspricht in Verbindung mit Wechselrichtern mit integrierter Inselnetzerkennung den Bedingungen für den NA-Schutz nach CEI 0-21. In einem Alarmspeicher werden die letzten 99 Abschaltursachen und deren jeweiliger Zeitpunkt abgelegt. Es erfolgt außerdem eine Überwachung der angeschlossenen Kuppelschalter, Vektorsprungerkennung und eine ROCOF Frequenzgradientenüberwachung. Integrierte Modbus RTU Kommunikations-Schnittstelle. Normen: IEC/EN 63000, IEC/EN 60255-26, IEC/EN 60255-27, IEC/EN 61000-6-3, CEI 0-21 Anschlussart: Schraubklemme Ausgang: 3 Wechsler Bemessungsbetriebsstrom AC-15: 3 A Bemessungsbetriebsstrom DC-13: 2 A Bemessungssteuerspeisespannung: 24 ... 240 V AC/DC Breite (Netto-Abmessung): 108 mm Funktion: Über- und Unterspannungsüberwachung, unterbrochene Neutralleiterüberwachung, Über- und Unterfrequenzüberwachung, 10 min Durchschnittswertüberwachung, ROCOF-Überwachung Höhe (Netto-Abmessung): 90 mm Messbereich: 0 ... 540 V AC Nettogewicht: 0.312 kg Tiefe (Netto-Abmessung): 67 mm

Weitere Informationen

Serie:	CM-UFD

Technische Daten und Merkmale zu ABB 1SVR560731R3700 CM-UFD.M22M Relais zur Netzeinspeiseüberwachung:

Ausführung des elektrischen Anschlusses	Schraubanschluss
Externe Stromversorgung erforderlich	Ja
Spannungsart der Versorgungsspannung	AC/DC
Versorgungsspannung AC 50 Hz	24 V
Versorgungsspannung AC 50 Hz	240 V
Spannungsmessbereich 1	0 V
Spannungsmessbereich 1	540 V
Spannungsart des Messbereichs	AC
Min. einstellbare Ansprechverzögerungszeit	1 s
Betriebsspannung AC 50 Hz	230 V
Bemessungsschaltstrom	4 A
Breite	108 mm
Höhe	90 mm
Tiefe	67 mm

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
