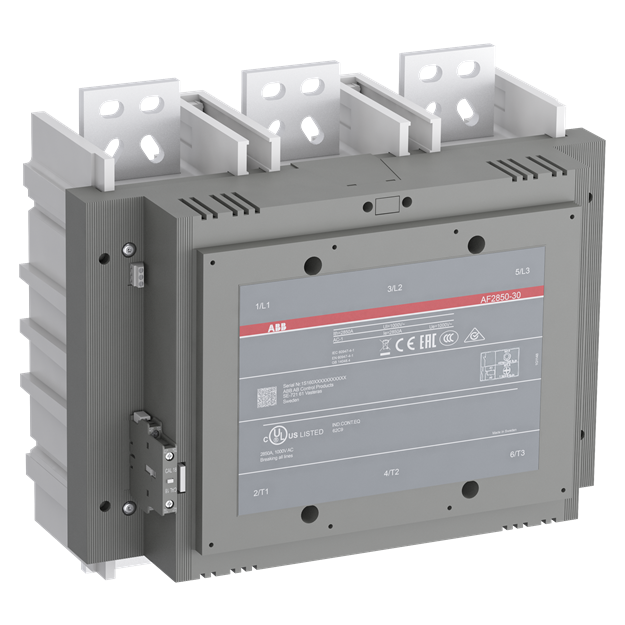

ABB AF2850T-30-11 Schütz 230-240V 50/60Hz / DC 3-polig 2850A Verzögerungsfunktion 1SFL687001R9101

Artikelnummer: 1SFL687001R9101 ABB-1SFL687001R9101_7320500515433
Hersteller: ABB
EAN: 7320500515433

UVP: 42.897,12 €

21.171,11 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Schütze der Baureihe AF2850 bis 2850A AC-1 (400 V) schalten Leistungskreise mit leicht induktiven oder nicht-induktiven Lasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1. Sie stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Sie besitzen ein integriertes, abschaltbares 24VDC Schnittstellenrelais, welches auch eine Direktansteuerung aus einer SPS ermöglicht. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Die in Reihe geschalteten Hilfsöffnerkontakte zweier rechts und links montierten Hilfsschalter wirken als Mirrorkontakte nach IEC60947-5-1 Anhang L. Als weiteres Zubehör sind Verdrahtungsbrücken sowie Verriegelungsglieder erhältlich. Anschlussart: Schraubklemme Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 3 Anzahl Hilfskontakte Öffner: 2 Anzahl Hilfskontakte Schließer: 2 Typ Blockschütz: 3-poliges Schütz Bemessungsbetriebsspannung: 1000 V Bemessungsbetriebsstrom AC-1: 2850 A, 2600 A, 2300 A, 2850 A, 2600 A, 2300 A Bemessungssteuerspannung: 230 ... 240 V, 230...240 V, 230 ... 240 V

Weitere Informationen

Serie:	AF2850T
Produktgruppe:	Leistungsschütz zum Schalten von Wechselstrom

Technische Daten und Merkmale zu ABB 1SFL687001R9101 AF2850T-30-11 Schütz 230-240V 50/60Hz / DC 3-polig 2850A Verzögerungsfunktion:

Bemessungssteuerspeisespannung AC 50 Hz	230 V
Bemessungssteuerspeisespannung AC 50 Hz	240 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung AC 50 Hz	1000 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	2850 A
Anzahl der Hilfskontakte als Schließer	2
Breite	438 mm
Höhe	422 mm
Tiefe	244 mm

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
