Schütze der Baureihe AF2850 bis 2850A AC-1 (400 V) schalten Leistungskreise mit leicht induktiven oder nicht-induktiven Lasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1. Sie stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Sie besitzen ein integriertes, abschaltbares 24VDC Schnittstellenrelais, welches auch eine Direktansteuerung aus einer SPS ermöglicht. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Die in Reihe geschalteten Hilfsöffnerkontakte zweier rechts und links montierten Hilfsschalter wirken als Mirrorkontakte nach IEC60947-5-1 Anhang L. Als weiteres Zubehör sind Verdrahtungsbrücken sowie Verriegelungsglieder erhältlich. Anschlussart: Schraubklemme Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 3 Anzahl Hilfskontakte Öffner: 2 Anzahl Hilfskontakte Schließer: 2 Typ Blockschütz: 3-poliges Schütz Bemessungsbetriebsspannung: 1000 V Bemessungsbetriebsstrom AC-1: 2850 A, 2600 A, 2300 A, 2850 A, 2600 A, 2300 A Bemessungssteuerspannung: 100 ... 250 V, 100 ... 250 V, 100 ... 250 V
| Serie: | AF2850 |
| Produktgruppe: | Leistungsschütz zum Schalten von Wechselstrom |

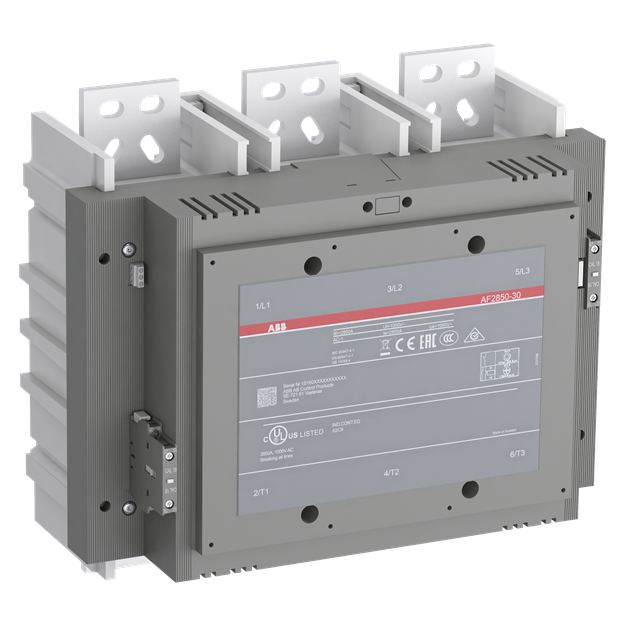

Technische Daten und Merkmale zu ABB 1SFL687001R7022 AF2850-30-22-70 Schütz 100-250V 50/60Hz / DC 3-polig 2850A :
| Bemessungssteuerspeisespannung AC 50 Hz | 100 V |
| Bemessungssteuerspeisespannung AC 50 Hz | 250 V |
| Spannungsart zur Betätigung | AC/DC |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Betriebsspannung AC 50 Hz | 1000 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 2850 A |
| Anzahl der Hilfskontakte als Schließer | 2 |
| Breite | 438 mm |
| Höhe | 422 mm |
| Tiefe | 244 mm |
