Keystone-Module machen Netzwerkanschlüsse flexibel. Die einzelnen Buchsen lassen sich in passende Netzwerkdosen, Adapter und Patchpanel einsetzen, bei Bedarf austauschen und für unterschiedliche Übertragungsraten auswählen.
Bildhinweis: Diese Darstellung wurde mithilfe künstlicher Intelligenz erstellt.
Ein Keystone-Modul ist ein einzelner Anschlussbaustein, der in einen passenden Keystone-Ausschnitt eingerastet wird. In der Netzwerktechnik handelt es sich meist um eine geschirmte Netzwerkbuchse. Diese Buchse wird RJ45 genannt und ist der übliche Anschluss für ein LAN-Kabel.
Bei einem Keystone-System wird der Netzwerkanschluss aus mehreren Einzelteilen aufgebaut. Das Keystone-Modul wird in einen passenden Träger eingesetzt und anschließend mit einer Abdeckung kombiniert. Dadurch lässt sich derselbe Netzwerkanschluss in einer Netzwerkdose, einem Patchpanel oder anderen passenden Einbaulösungen verwenden.
Muss später ein Anschluss ergänzt oder ersetzt werden, ist das bei einem Keystone-System oft unkompliziert möglich. Häufig reicht es aus, nur das benötigte Modul auszutauschen, anstatt die komplette Netzwerkdose zu erneuern.
Das Keystone-Modul bildet die Übergabestelle zwischen der fest verlegten Datenleitung und dem steckbaren LAN-Kabel. Je nach Aufbau sitzt das Modul in einer Netzwerkdose, einem Patchpanel oder einem anderen geeigneten Träger.
Einzelne Netzwerkbuchse, die in einen passenden Keystone-Träger eingesetzt wird.
Verbindet zwei LAN-Kabel mit bereits montierten RJ45-Steckern. Die einzelnen Kabeladern müssen dabei nicht neu angeschlossen werden.
Zentrale Anschlussleiste im Netzwerkschrank, an der mehrere fest verlegte Netzwerkleitungen zusammenlaufen.
Bezeichnet eine Leistungsklasse für Netzwerkkabel und Anschlussmodule. Cat 6A eignet sich für Netzwerkverbindungen mit bis zu 10 Gbit/s.
Bezeichnet eine besonders leistungsfähige Kategorie für Netzwerkverbindungen. Cat 8.1 ist für sehr hohe Datenraten auf entsprechend geplanten, vergleichsweise kurzen Strecken gedacht.
Metallische Abschirmung gegen elektromagnetische Störungen. Sie kann helfen, die Datenübertragung stabil zu halten.
Keystone-Systeme sind besonders dann sinnvoll, wenn eine Netzwerkinstallation übersichtlich, austauschbar und später erweiterbar bleiben soll. Die wichtigsten Vorteile ergeben sich aus dem modularen Aufbau.
Ist eine Buchse beschädigt oder wird eine andere Ausführung benötigt, kann das einzelne Modul ersetzt werden. Der Träger oder das gesamte Patchpanel muss nicht automatisch mitgetauscht werden.
Je nach Träger lassen sich ein oder mehrere Module einsetzen. Dadurch kann die Zahl der Anschlüsse genauer an den tatsächlichen Bedarf angepasst werden.
Passende Keystone-Module können in unterschiedlichen Trägern eingesetzt werden. Das erleichtert einen einheitlichen Aufbau vom Netzwerkschrank bis zur Netzwerkdose.
Welche Ausführung sinnvoll ist, richtet sich nach der geplanten Netzwerkinstallation. Für viele Anwendungen reicht ein Cat-6A-Modul aus. Sollen höhere Datenraten übertragen werden, gibt es auch Keystone-Module für entsprechende Leistungsklassen.
Mit passenden Montageadaptern, Zentralscheiben und Rahmen kann der Netzwerkanschluss optisch an ein vorhandenes Schalterprogramm angepasst werden. Die Kompatibilität der Einzelteile ist vorher zu prüfen.
Freie Modulplätze können später bestückt werden. Das ist praktisch, wenn ein Netzwerkschrank oder eine Anschlussstelle zunächst nur teilweise ausgebaut wird.
Viele Produkte orientieren sich an verbreiteten Keystone-Ausschnitten. Trotzdem sollten Modul, Träger, Einbautiefe, Verrastung und sichtbare Abdeckung vor dem Kauf gemeinsam geprüft werden. Das gilt besonders bei sehr kompakten Netzwerkdosen, unterschiedlichen Schalterprogrammen und dicht bestückten Patchpanels.
Welches Produkt passt, hängt vom Aufbau der Leitung ab. Ein Anschlussmodul wird direkt mit den Adern des Installationskabels verbunden. Eine RJ45-Kupplung verbindet dagegen zwei bereits mit Steckern versehene Netzwerkkabel.

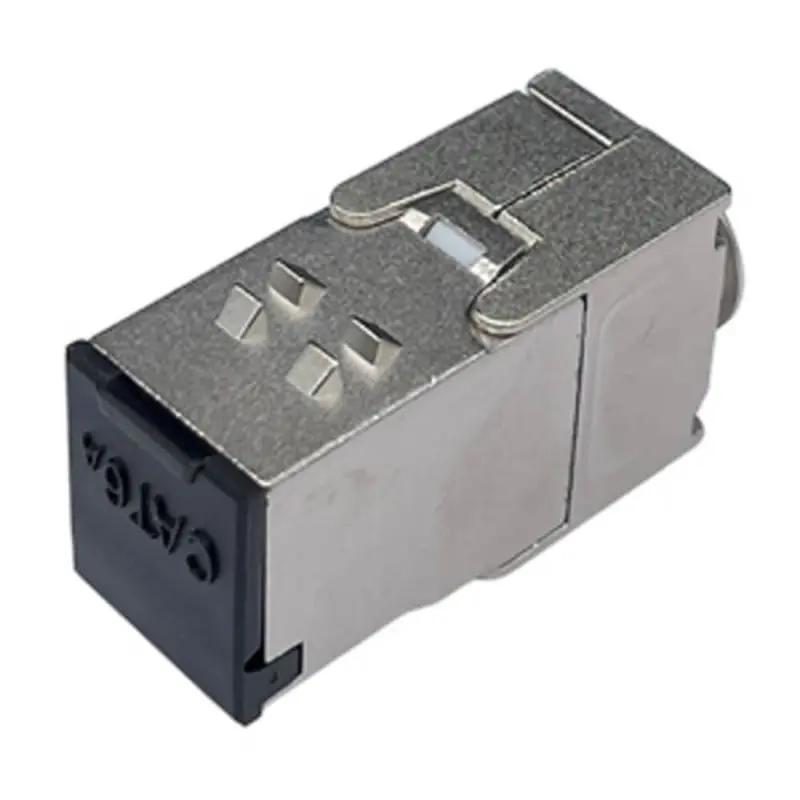

Geschirmtes Netzwerkmodul mit RJ45-Buchse. RJ45 ist der übliche Anschluss für LAN-Kabel. Es eignet sich für passende Netzwerkdosen, Patchpanel und Keystone-Montageadapter.
RKB Keystone-Modul ansehen
Geschirmte Kupplung für die Verbindung zweier LAN-Kabel mit bereits montierten RJ45-Steckern. Sie ist sinnvoll, wenn an der Anschlussstelle keine einzelnen Adern aufgelegt werden sollen.
RKB Keystone-Kupplung ansehen
Geschirmtes Universalmodul für passende Keystone-Ausschnitte. Cat 6A bezeichnet eine Leistungsklasse für schnelle Netzwerkverbindungen bis 10 Gbit/s.
Rutenbeck 10G Modul ansehen
Geschirmtes Universalmodul für entsprechend geplante Netzwerkverbindungen mit 25 oder 10 Gbit/s. Kabel, Gegenstelle und weitere Komponenten müssen zur gewünschten Datenrate passen.
Rutenbeck 25G Modul ansehen
Geschirmtes Universalmodul für Standard-Keystone-Ausschnitte und besonders leistungsfähige Netzwerkverbindungen nach Class I. Die mögliche Datenrate hängt von der vollständig abgestimmten Übertragungsstrecke ab.

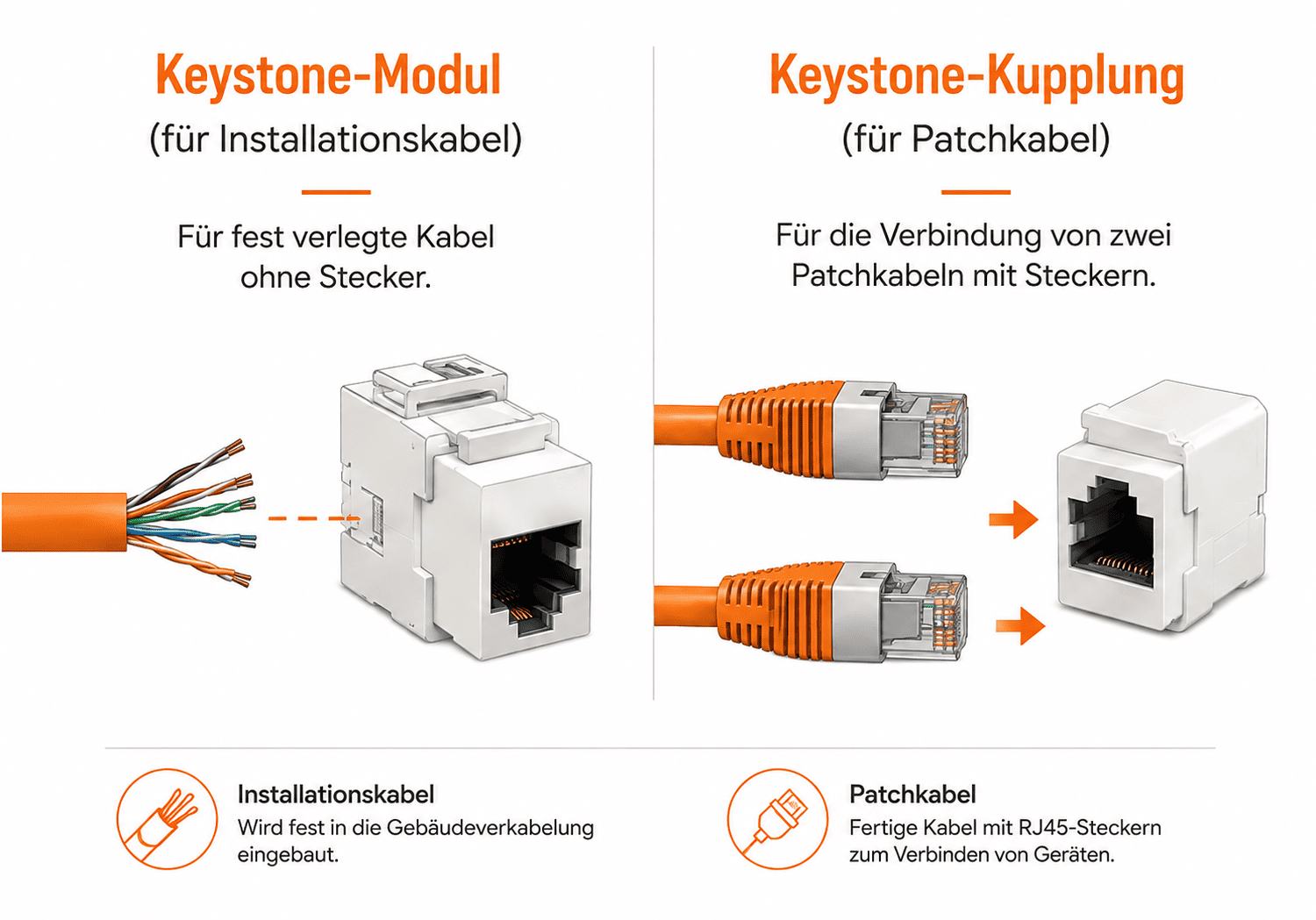

Rutenbeck 40G Modul ansehenEin Keystone-Modul wird mit einem fest verlegten Datenkabel verbunden. Eine Keystone-Kupplung verbindet dagegen zwei Netzwerkkabel, an denen bereits RJ45-Stecker montiert sind. Die Grafik zeigt den Unterschied auf einen Blick.
Bildhinweis: Diese Darstellung wurde mithilfe künstlicher Intelligenz erstellt.
| Merkmal | Anschlussmodul | RJ45-Kupplung |
|---|---|---|
| Anschluss | Die einzelnen Drähte im Datenkabel werden direkt am Modul angeschlossen. | Zwei bereits vorhandene LAN-Stecker werden eingesteckt. |
| Typischer Einsatz | Fest verlegte Netzwerkleitung in einer Netzwerkdose oder einer zentralen Anschlussleiste im Netzwerkschrank. | Steckbare Verbindung oder Durchführung zwischen zwei Patchkabeln. |
| Kabelart | Meist Installationskabel; zulässige Leiter und Abmessungen nach Produktdaten prüfen. | Netzwerkkabel mit montiertem RJ45-Stecker. |
| Montageaufwand | Das Kabel muss fachgerecht vorbereitet und kontaktiert werden. | Die Verbindung wird durch Einstecken hergestellt. |
| Geeignet für | Dauerhafte, sauber aufgebaute Netzwerkstrecken. | Flexible steckbare Verbindungen und passende Durchführungen. |
Beide Lösungen können für eine feste LAN-Verkabelung geeignet sein. Die Entscheidung hängt vor allem davon ab, wie flexibel die Anschlussstelle aufgebaut und später verändert werden soll.
| Vergleich | Keystone-System | Klassische Netzwerkdose |
|---|---|---|
| Aufbau | Modul, Träger und Abdeckung werden einzeln kombiniert. | Anschlusseinheit und Träger sind häufig als feste Einheit aufgebaut. |
| Austausch | Einzelne Module lassen sich separat ersetzen. | Je nach Bauart muss eine größere Einheit getauscht werden. |
| Erweiterung | Freie Modulplätze können später bestückt werden. | Die Zahl der Anschlüsse ist durch die gewählte Dose vorgegeben. |
| Planung | Mehr Einzelteile müssen passend zusammengestellt werden. | Die Auswahl kann bei einer vollständig abgestimmten Dose einfacher sein. |
| Geeignet, wenn | Flexibilität, Austauschbarkeit und ein modularer Aufbau wichtig sind. | Eine klar definierte, dauerhaft unveränderte Anschlussstelle geplant ist. |
Nicht jedes Keystone-Modul eignet sich für jede Netzwerkinstallation. Entscheidend ist, dass alle verwendeten Komponenten zusammenpassen. Dazu gehören das Datenkabel, das Keystone-Modul, ein vorhandenes Patchpanel sowie die angeschlossenen Netzwerkgeräte.
Bildhinweis: Diese Darstellung wurde mithilfe künstlicher Intelligenz erstellt.

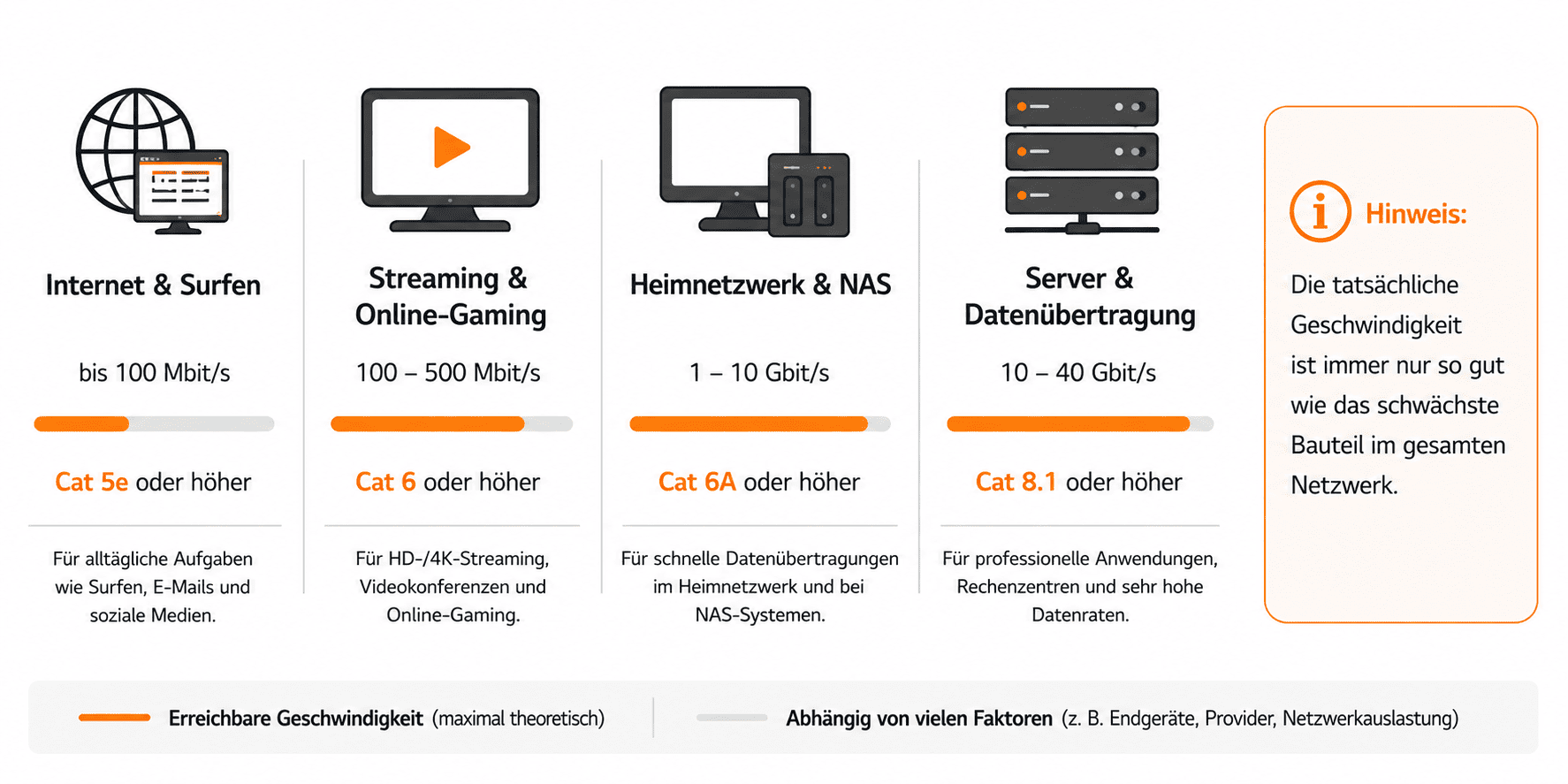

Für die meisten privaten und gewerblichen Netzwerkinstallationen sind Keystone-Module der Kategorie Cat 6A eine passende Wahl. Sie ermöglichen bei einer entsprechend ausgelegten Verkabelung Datenraten von bis zu 10 Gbit/s und eignen sich beispielsweise für Heimnetzwerke, Büros oder kleinere Netzwerkschränke.
RKB Cat-6A-Modul ansehenEine Keystone-Kupplung eignet sich, wenn zwei Netzwerkkabel mit bereits montierten RJ45-Steckern verbunden werden sollen. Für fest verlegte Netzwerkkabel ohne Stecker kommt stattdessen ein Keystone-Modul zum Einsatz.
RKB RJ45-Kupplung ansehenSoll das Netzwerk besonders hohe Datenraten erreichen, kommt es nicht nur auf das Keystone-Modul an. Auch Datenkabel, Patchpanel, Netzwerkkabel und die angeschlossenen Geräte sollten aufeinander abgestimmt sein. Nur dann kann die gewünschte Leistung zuverlässig erreicht werden.
Rutenbeck Cat-8.1-Modul ansehenAls modularer RJ45-Anschluss in einer Unterputz- oder Aufputzlösung mit passendem Träger.
Zur übersichtlichen Zusammenführung einzelner Datenleitungen im Netzwerkschrank.
Für klar zuordenbare Anschlüsse, die einzeln bestückt und bei Bedarf ausgetauscht werden können.
Für feste LAN-Anschlüsse an Arbeitsplätzen, Druckern, Telefonanlagen und Access Points.
Für kabelgebundene Netzwerkgeräte wie Zentralen, Kameras, Steuerungen oder Access Points.
Für modular aufgebaute Datenanschlüsse in geeigneten Einbauprogrammen und Geräteträgern.
Zuerst wird entschieden, ob das Modul in eine Netzwerkdose, ein Patchpanel, einen Brüstungskanal oder einen anderen Träger eingesetzt werden soll.
Für ein offenes Installationskabel wird ein Anschlussmodul benötigt. Für zwei konfektionierte Kabel mit RJ45-Steckern kommt eine passende Kupplung infrage.
Modul, Datenkabel, zentrale Anschlussleiste und LAN-Kabel werden gemeinsam auf die geplante Geschwindigkeit abgestimmt. Die schwächste Komponente kann die gesamte Verbindung begrenzen.
Neben dem Ausschnitt sind Einbautiefe, Kabelzuführung, Biegeradius und die Verrastung im vorgesehenen Träger zu berücksichtigen.
Nach der Montage wird mindestens geprüft, ob alle Adern richtig angeschlossen sind und die Verbindung durchgängig funktioniert. Bei leistungsfähigen Datenstrecken kann zusätzlich eine geeignete messtechnische Prüfung erforderlich sein.
Damit eine Netzwerkverbindung dauerhaft zuverlässig funktioniert, müssen Keystone-Modul, Datenkabel und die übrigen Komponenten zueinander passen. Wichtig sind unter anderem eine fachgerechte Montage, eine korrekte Kabelverlegung und die Einhaltung der Herstellerangaben.
Werden Netzwerkleitungen in der Nähe elektrischer Leitungen verlegt oder in bestehende Elektroinstallationen integriert, sollte die Planung und Ausführung durch eine Elektrofachkraft erfolgen.
