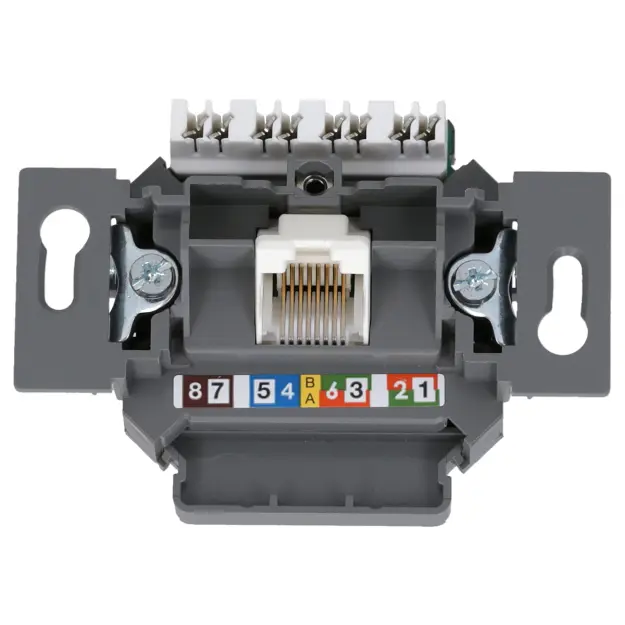

RKB 80000003 Netzwerkdose 1-fach UP
Ein RJ45-Anschluss für einen Computer, Fernseher oder ein anderes fest angeschlossenes Gerät. Abdeckung und Rahmen werden passend zum Schalterprogramm ergänzt.
1-fach-Unterputzdose ansehen
RKB Netzwerktechnik Ratgeber
Netzwerk einfach und günstig installieren
RKB Netzwerktechnik bietet Lösungen für die feste LAN-Verkabelung – von der Datenleitung über Aufputz- und Unterputzdosen bis hin zu flexiblen Keystone-Modulen.
Eine einfache Netzwerkinstallation braucht keine lange Einkaufsliste
Für viele Räume reicht eine einzige Verbindung vom Router oder Switch bis zur Netzwerkdose. Von dort führt ein kurzes LAN-Kabel zum Computer, Fernseher oder zu einem anderen Gerät.
Erst wenn der Leitungsweg feststeht, wird die passende Dose gewählt. Sie kann in der Wand sitzen, auf der Wand montiert werden oder aus einzelnen Keystone-Bauteilen bestehen.
RKB bietet für alle drei Varianten passende Lösungen mit einem oder zwei Netzwerkanschlüssen.
Vor dem Kauf kurz prüfen
- Wie viele Geräte sollen per Kabel angeschlossen werden?
- Ist bereits eine Dose in der Wand vorhanden?
- Soll die Netzwerkdose auf oder in der Wand sitzen?
- Welches Schalterprogramm ist bereits eingebaut?
- Wird ein oder werden zwei Anschlüsse benötigt?
- Ist bereits ein passendes Datenkabel verlegt?
So kommt das Netzwerk in den Raum
Der Aufbau ist einfacher, als die vielen Fachbegriffe vermuten lassen. Vom Router oder Switch führt ein fest verlegtes Datenkabel bis zur Netzwerkdose. Dort wird das gewünschte Gerät mit einem kurzen LAN-Kabel angeschlossen.
Router oder Switch
Hier beginnt die Verbindung zum Netzwerk.
fest verlegtes Datenkabel
Netzwerkdose
Der feste Anschluss an der Wand.
kurzes LAN-Kabel
Endgerät
Zum Beispiel PC, Fernseher oder Spielekonsole.
Die wichtigsten Begriffe einfach erklärt
RJ45-Anschluss
Die übliche Buchse für ein LAN-Kabel.
Netzwerkdose
Der feste LAN-Anschluss an der Wand.
Keystone-Modul
Eine einzelne Netzwerkbuchse, die in einen Adapter eingesetzt wird.
Gerätedose
Die Dose in der Wand, in der der Netzwerkeinsatz montiert wird.
Zentralscheibe
Die sichtbare Abdeckung vor dem Netzwerkeinsatz.
Datenkabel
Die fest verlegte Leitung zwischen Router, Switch und Netzwerkdose.
Wann ist ein fester LAN-Anschluss sinnvoll?
WLAN ist praktisch, erreicht aber nicht jeden Raum gleich gut. Wände, Decken, größere Entfernungen und viele gleichzeitig verbundene Geräte können die Funkverbindung ausbremsen.
Ein LAN-Anschluss bietet sich deshalb am Schreibtisch, hinter dem Fernseher, bei einer Spielekonsole, einem Netzwerkspeicher oder einem Access Point an. Geräte, die immer am gleichen Platz stehen, können dauerhaft per Kabel verbunden bleiben.
Zwei Anschlüsse brauchen meist zwei Datenkabel
Eine Netzwerkdose mit zwei RJ45-Buchsen wird normalerweise auch mit zwei getrennten Datenleitungen angeschlossen. Soll nur ein einzelnes Gerät verbunden werden, reicht meist eine 1-fach-Dose.
Netzwerkdose auswählen: Aufputz, Unterputz oder Keystone
1
Unterputz
Ist bereits eine Dose in der Wand vorhanden, kann der Netzwerkanschluss dort eingesetzt werden. Sichtbar bleiben nur die Abdeckung und der Rahmen des Schalterprogramms.
2
Aufputz
Soll die Wand nicht geöffnet werden, wird die Netzwerkdose direkt auf der Wand montiert. Das Datenkabel kann in einem Kabelkanal bis zur Dose geführt werden.
3
Keystone
Beim Keystone-System werden Netzwerkbuchse, Adapter und sichtbare Abdeckung einzeln ausgewählt. Dadurch lässt sich die Dose gut an ein vorhandenes Schalterprogramm anpassen.
RKB Netzwerkdosen für Aufputz, Unterputz und Keystone
Die Auswahl richtet sich zuerst nach dem Einbauort. Über die drei Bereiche lassen sich die passenden RKB-Lösungen direkt miteinander vergleichen.
Unterputz – passend zum Schalterprogramm
Der Netzwerkeinsatz sitzt in einer vorhandenen Dose in der Wand. Eine Abdeckung und ein Rahmen sorgen dafür, dass der Anschluss zum restlichen Schalterprogramm passt.
Eine 1-fach-Dose reicht für ein einzelnes Gerät. Zwei Anschlüsse sind sinnvoll, wenn zwei getrennte Datenkabel an derselben Stelle enden.

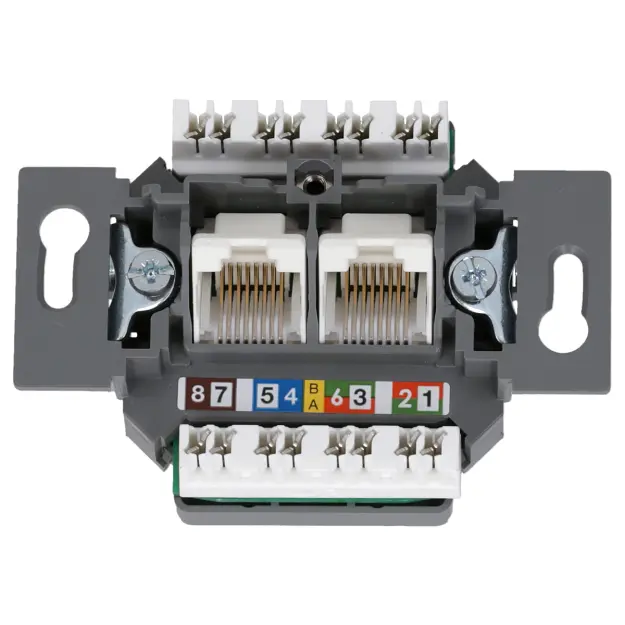

RKB 80000004 Netzwerkdose 2-fach UP
Zwei RJ45-Anschlüsse für zwei getrennte Datenkabel. Das passt beispielsweise zu einem Arbeitsplatz mit Computer und Telefon oder zu einem Medienbereich.
2-fach-Unterputzdose ansehenAufputz – direkt auf der Wand
Eine Aufputz-Netzwerkdose ist sinnvoll, wenn keine Dose in der Wand vorhanden ist oder die Wand nicht geöffnet werden soll.
Es eignet sich unter anderem für Keller, Werkstatt, Büro oder nachträglich eingerichtete Arbeitsplätze.
RKB Aufputz-Netzwerkdose 1-fach
Eine fertige Lösung für einen einzelnen LAN-Anschluss. Sie wird direkt auf der Wand montiert.
Aufputzdose 1-fach ansehen
RKB Aufputz-Netzwerkdose 2-fach
Zwei LAN-Anschlüsse für zwei getrennte Datenkabel. Für Plätze mit mehreren kabelgebundenen Geräten.
Aufputzdose 2-fach ansehen
RKB 80000001 Netzwerkdose 1-fach
Die Dose besitzt einen RJ45-Anschluss und wird für die Aufputzmontage mit dem Gehäuse kombiniert.
Netzwerkdose 1-fach ansehen
RKB 80000002 Netzwerkdose 2-fach
Die Ausführung besitzt zwei RJ45-Buchsen und wird verwendet, wenn zwei Datenkabel an einem Platz enden.
Netzwerkdose 2-fach ansehenKeystone – einzelne Bauteile kombinieren
Beim Keystone-System wird die Netzwerkbuchse als einzelnes Modul in einen Adapter eingesetzt.
Dazu kommen eine Abdeckung und ein Rahmen des vorhandenen Schalterprogramms.
RKB 80000005 Cat-6A-Keystone-Modul
Das Modul bildet die eigentliche RJ45-Buchse. Für jeden benötigten Netzwerkanschluss wird ein separates Modul eingesetzt.
Keystone-Modul ansehen
RKB 80000011 Keystone-Adapter
Der Adapter nimmt ein oder zwei RKB Keystone-Module auf. Danach werden Abdeckung und Rahmen ergänzt.
Keystone-Adapter ansehenWelche Netzwerkdose wird gebraucht?
Für die Auswahl reichen drei einfache Fragen: Gibt es bereits eine Dose in der Wand, wie viele Anschlüsse werden benötigt und soll die Netzwerkdose zum vorhandenen Schalterprogramm passen?
Einfach nachrüsten
Keine Dose in der Wand vorhanden?
Dann ist eine Aufputz-Netzwerkdose der einfachste Weg. Sie wird direkt auf der Wand montiert.
Unauffällig einbauen
Dose in der Wand vorhanden?
Dann kann ein Unterputz-Einsatz mit einer Abdeckung und einem Rahmen des vorhandenen Schalterprogramms kombiniert werden.
Frei kombinieren
Netzwerkdose selbst zusammenstellen?
Dann werden Keystone-Modul, Adapter, Abdeckung und Rahmen einzeln gewählt.
Netzwerkinstallation in fünf Schritten planen
1
Anschlussorte festlegen
Zuerst wird entschieden, an welchen Stellen ein fester LAN-Anschluss gebraucht wird. Typische Plätze sind Schreibtisch, Fernseher, Spielekonsole oder Access Point.
2
Anzahl der Anschlüsse bestimmen
Für ein Gerät reicht eine 1-fach-Dose. Sollen zwei Geräte getrennt angeschlossen werden, werden eine 2-fach-Dose und meist zwei Datenleitungen benötigt.
3
Montageart auswählen
Ist eine Dose in der Wand vorhanden, bietet sich Unterputz an. Ohne vorhandene Dose ist eine Aufputz-Lösung oft einfacher.
4
Passende Bauteile wählen
Bei Unterputz und Keystone werden zusätzlich eine passende Abdeckung und ein Rahmen des Schalterprogramms benötigt.
5
Verbindung prüfen
Nach dem Anschließen wird die Leitung mit einem Netzwerktester geprüft. Erst danach werden Abdeckung und Rahmen montiert.
Wo lässt sich bei der Netzwerkinstallation Geld sparen?
Günstig wird die Installation vor allem dann, wenn von Anfang an nur die tatsächlich benötigten Teile eingeplant werden.
- Nur so viele Anschlüsse einplanen, wie am Platz gebraucht werden
- Vorhandene Dosen und Schalterprogramme weiterverwenden
- Aufputz montieren, wenn die Wand nicht geöffnet werden soll
- Datenkabel und Netzwerkdose vor dem Kauf aufeinander abstimmen
- Bei einer Doppeldose direkt zwei Datenleitungen vorsehen
- Keystone nur wählen, wenn die freie Kombination benötigt wird
Häufige Fehler bei einer einfachen LAN-Verkabelung
- Eine 2-fach-Dose mit nur einer Datenleitung einplanen
- Unterputz-Einsatz und Abdeckung ohne Prüfung kombinieren
- Zu wenig Platz in der Dose für das Datenkabel vorsehen
- Datenkabel über längere Strecken direkt neben Stromleitungen führen
- Die fertige Verbindung nicht mit einem Netzwerktester prüfen
Hinweis zur Installation
Eine LAN-Verkabelung lässt sich grundsätzlich gut planen. Werden Datenleitungen jedoch gemeinsam mit elektrischen Leitungen geführt oder in der Nähe vorhandener Elektroinstallationen montiert, müssen Abstände und Leitungswege fachgerecht beurteilt werden.
Arbeiten im Bereich elektrischer Anlagen und Netzspannungsleitungen gehören in die Hände einer Elektrofachkraft.
FAQ zur einfachen Netzwerkinstallation
Die wichtigsten Fragen zu Netzwerkdosen, Datenkabeln, Aufputz- und Unterputzmontage sowie Keystone-Modulen kurz erklärt.
Was wird für einen einfachen LAN-Anschluss benötigt?
Was ist der Unterschied zwischen Aufputz und Unterputz?
Braucht eine Netzwerkdose mit zwei Anschlüssen zwei Datenkabel?
Was ist ein Keystone-Modul?
Passen RKB Netzwerkdosen zu verschiedenen Schalterprogrammen?
Reicht eine Netzwerkdose mit einem Anschluss aus?
Wann ist eine Aufputz-Netzwerkdose sinnvoll?
Welches Datenkabel wird für eine Netzwerkdose benötigt?
Muss die Netzwerkleitung nach dem Anschließen geprüft werden?
Dürfen Datenkabel zusammen mit Stromleitungen verlegt werden?
