Bei einer Steckdose für Hauswand, Terrasse, Garage oder Gartenhaus entscheidet zuerst die Installationsart. Busch-Jaeger ocean® ist für die Aufputzinstallation ausgelegt, Allwetter 44® für die Unterputzinstallation.
Eine Außensteckdose wird nicht allein nach Design oder Farbe ausgewählt. Entscheidend ist zunächst, wie die Leitung am geplanten Montageort geführt wird und ob bereits eine geeignete Gerätedose vorhanden ist.
Bei einer Aufputzinstallation sitzen Gehäuse und Steckdose auf der Wand. Das passt beispielsweise zu Installationen, bei denen Leitungen sichtbar geführt werden. Bei Unterputz befindet sich der Steckdoseneinsatz in einer Gerätedose innerhalb der Wand; sichtbar bleiben Rahmen, Abdeckung und Klappdeckel.
Damit unterscheiden sich Aufputz und Unterputz vor allem beim baulichen Aufwand, bei der Leitungsführung und bei der später sichtbaren Installation.
Busch-Jaeger ocean® ist ein robustes Aufputzprogramm mit Schutzart IP44. Es umfasst Steckdosen, Schalter und Kombinationen für entsprechende Installationsbereiche.
Busch-Jaeger Allwetter 44® ist dagegen ein Unterputzprogramm mit Schutzart IP44. Die Einsätze werden in geeigneten Unterputzdosen montiert und mit den dafür vorgesehenen Rahmen und Abdeckungen kombiniert.
Die beiden Serien verfolgen unterschiedliche Installationskonzepte. Welche davon sinnvoll ist, ergibt sich aus dem vorhandenen Wandaufbau, der Leitungsführung und den geplanten Änderungen an der Elektroinstallation.
Bei ocean® werden die Installationsgeräte auf der Wand montiert. Eine vorhandene Aufputz-Leitungsführung kann dadurch ohne Wechsel auf eine Unterputzinstallation weitergeführt werden.
Das Programm kommt unter anderem dort infrage, wo eine sichtbare, robuste Elektroinstallation gewünscht oder bereits vorhanden ist – beispielsweise in Garage, Keller, Werkstatt oder Gartenhaus.
Busch-Jaeger ocean®
Bei Allwetter 44® sitzt der elektrische Einsatz in einer geeigneten Unterputzdose. Rahmen und Abdeckung liegen auf der Wandfläche, während Leitungen und Gerätedose verdeckt bleiben.
Das bietet sich an, wenn bereits eine Unterputzinstallation vorhanden ist oder Leitungswege und Gerätedosen bei Neubau oder Renovierung ohnehin neu angelegt werden.
Busch-Jaeger Allwetter 44®Die Entscheidung lässt sich meist anhand weniger baulicher Punkte treffen. Wichtig ist dabei nicht nur der Einsatzort, sondern vor allem, wie die Installation dort aufgebaut ist.
Bei einer bestehenden Aufputzinstallation kann ocean® an das vorhandene Installationskonzept anschließen. Eine Unterputzdose muss dafür nicht allein wegen der Steckdose nachgerüstet werden.
Ist eine geeignete Gerätedose vorhanden und liegt die Leitung bereits in der Wand, lässt sich Allwetter 44® in die bestehende Unterputzinstallation integrieren.
Bei Neubau oder umfassender Renovierung kann die gewünschte Installationsart direkt mitgeplant werden. Leitungswege, Gerätedosen und spätere Steckdosenpositionen werden dann gemeinsam festgelegt.
Beide Programme bieten Lösungen mit Schutzart IP44. Der wesentliche Unterschied liegt im Aufbau der Installation und nicht darin, dass eine Serie grundsätzlich für jeden Einsatz besser geeignet wäre.
| Kriterium | Busch-Jaeger ocean® | Busch-Jaeger Allwetter 44® |
|---|---|---|
| Installationsart | Aufputz | Unterputz |
| Montage | Installationsgerät und Gehäuse sitzen auf der Wand. | Elektrischer Einsatz sitzt in einer geeigneten Unterputzdose. |
| Leitungsführung | Besonders passend zu sichtbarer Aufputz-Leitungsführung. | Für verdeckt in der Wand geführte Leitungen. |
| Nachrüstung | Kann bei vorhandener Aufputzinstallation bauliche Eingriffe in die Wand reduzieren. | Besonders sinnvoll, wenn eine geeignete Unterputzdose bereits vorhanden ist. |
| Renovierung | Geeignet, wenn die vorhandene Installation auf Putz erhalten bleiben soll. | Gut einplanbar, wenn Leitungen und Gerätedosen ohnehin erneuert werden. |
| Sichtbarer Aufbau | Gehäuse und gegebenenfalls Leitungsführung bleiben sichtbar. | Sichtbar bleiben im Wesentlichen Rahmen, Abdeckung und Klappdeckel. |
| Schutzart | IP44 bei bestimmungsgemäßer Ausführung. | IP44 mit den dafür vorgesehenen Komponenten des Programms. |
| Typische Umgebung | Garage, Keller, Werkstatt, Gartenhaus und vergleichbare Installationsbereiche. | Terrasse, Hauswand, Keller, Werkstatt und weitere Bereiche mit vorhandener Unterputzinstallation. |
Für die Auswahl ist die vorhandene Installation aussagekräftiger als eine allgemeine Empfehlung nach Raum oder Gebäudeart.
Leitungen oder weitere Installationsgeräte befinden sich bereits sichtbar auf der Wand.
Das Aufputzprogramm lässt sich in eine entsprechende Leitungsführung integrieren, ohne allein für die Steckdose eine Unterputzinstallation herzustellen.
Busch-Jaeger ocean® ansehen →Die Leitung liegt verdeckt in der Wand und die vorhandene Installation soll beibehalten werden.
Das Unterputzprogramm wird mit einer geeigneten Gerätedose sowie den dafür vorgesehenen Rahmen und Abdeckungen aufgebaut.
Busch-Jaeger Allwetter 44® ansehen →Neue Gerätedosen und Leitungen können vor Abschluss der Wandarbeiten eingeplant werden.
Soll die Installation möglichst flächenbündig aufgebaut werden, kann Allwetter 44® zusammen mit Leitungsführung und Gerätedosen bereits in der Planung berücksichtigt werden.
Eine neue Unterputzdose würde zusätzliche Arbeiten an der vorhandenen Wand erfordern.
Wenn Montageort und bestehende Installation dafür geeignet sind, lässt sich mit ocean® eine sichtbare Aufputzlösung umsetzen.
Die IP-Kennzeichnung beschreibt den Schutz eines elektrischen Betriebsmittels gegen feste Fremdkörper und gegen Wasser. Die beiden Ziffern werden getrennt bewertet.
Die einzelnen Kennziffern und weitere Schutzarten werden im Ratgeber zu IP-Schutzarten ausführlich erläutert.
Aus der Bezeichnung IP44 allein lässt sich nicht ableiten, dass jede entsprechend gekennzeichnete Steckdose an jedem beliebigen Außenstandort eingesetzt werden kann.
Maßgeblich sind unter anderem die tatsächliche Wasserbelastung, Montageposition, Leitungsführung und die vom Hersteller vorgesehene Kombination der einzelnen Komponenten.
Bevor Steckdose, Rahmen oder Gehäuse ausgewählt werden, sollten die baulichen und elektrischen Voraussetzungen am Montageort feststehen. Dadurch lässt sich vermeiden, dass Komponenten gekauft werden, die später nicht zur vorhandenen Installation passen.
Festlegen, wo die Steckdose benötigt wird und welchen Umgebungsbedingungen sie dort ausgesetzt ist.
Prüfen, ob die Leitung bereits auf oder in der Wand verläuft und welche Leitungsführung vorgesehen ist.
Bei Unterputz prüfen, ob eine geeignete Dose vorhanden ist oder im Zuge der Arbeiten gesetzt werden kann.
Einsatz, Rahmen, Abdeckung und weitere erforderliche Teile passend zum jeweiligen Schalterprogramm auswählen.
Die Produktbeispiele zeigen typische Ausführungen der beiden Installationsarten. Vor der Bestellung muss die konkrete Kombination zur vorhandenen Elektroinstallation passen.
SCHUKO® Steckdose mit Klappdeckel aus dem Aufputzprogramm ocean® mit Schutzart IP44.
Steckdose ansehen

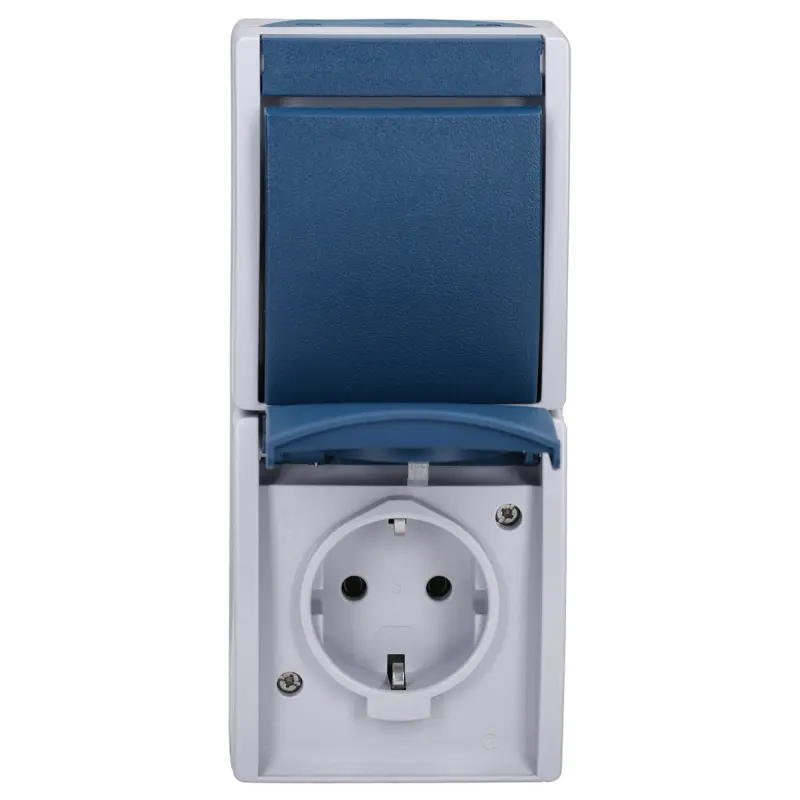

Aufputz-Kombination aus SCHUKO® Steckdose und Wippschalter innerhalb des ocean® Programms.
Kombination ansehen
Unterputz-Set mit SCHUKO® Steckdose mit Klappdeckel und passendem 1-fach-Rahmen.
1-fach Set ansehen
Unterputz-Kombination mit zwei SCHUKO® Steckdosen mit Klappdeckel und 2-fach-Rahmen.
2-fach Set ansehenFest angeschlossene Außensteckdosen sind Bestandteil der 230-Volt-Elektroinstallation. Leitungsführung, Schutzmaßnahmen, Anschluss, Prüfung und Inbetriebnahme müssen zur jeweiligen Anlage passen und durch eine Elektrofachkraft ausgeführt beziehungsweise beurteilt werden.
Für die Einordnung von ocean® und Allwetter 44® wurden die Produktinformationen und Planungsunterlagen von Busch-Jaeger berücksichtigt. Ocean® wird als IP44-Aufputzprogramm geführt; Allwetter 44® als IP44-Unterputzprogramm. Bei Allwetter 44® ist für die angegebene Schutzart die dafür vorgesehene Kombination aus Einsatz, Abdeckung beziehungsweise Rahmen zu beachten.
Busch-Jaeger ocean® ist ein Aufputzprogramm mit Schutzart IP44. Die Installationsgeräte werden mit einem entsprechenden Gehäuse auf der Wand montiert.
Allwetter 44® ist ein Unterputzprogramm mit Schutzart IP44. Die elektrischen Einsätze werden in geeigneten Unterputzdosen installiert und mit den vorgesehenen Abdeckungen und Rahmen des Programms kombiniert.
Bei einer Aufputzsteckdose befinden sich Gehäuse und Installationsgerät auf der Wand. Bei einer Unterputzsteckdose sitzt der elektrische Einsatz in einer Gerätedose innerhalb der Wand. Das beeinflusst Leitungsführung, Montageaufwand und sichtbaren Aufbau.
Das hängt von der bestehenden Elektroinstallation ab. Bei einer vorhandenen Aufputz-Leitungsführung kann ein Aufputzprogramm wie ocean® passend sein. Ist bereits eine geeignete Unterputzdose mit verdeckter Leitungsführung vorhanden, kann eine Unterputzlösung wie Allwetter 44® eingesetzt werden.
Die erste Ziffer 4 kennzeichnet den Schutz gegen feste Fremdkörper mit einem Durchmesser von mindestens 1 mm. Die zweite Ziffer 4 steht für Schutz gegen Spritzwasser. Ob IP44 für einen konkreten Montageort geeignet ist, muss anhand der tatsächlichen Einbausituation beurteilt werden.
Nein, eine pauschale Aussage für jeden Außenstandort ist nicht sinnvoll. Die erforderliche Schutzart hängt unter anderem von Witterungseinwirkung, Montageposition, Wasserbelastung und der vorgesehenen Verwendung ab.
Ja, wenn eine geeignete Unterputzinstallation vorhanden ist oder Leitungen und Gerätedosen im Zuge der Renovierung neu angelegt werden. Die einzelnen Komponenten müssen passend zum Allwetter-44-System ausgewählt werden.
Der feste Anschluss einer Außensteckdose gehört zur 230-Volt-Elektroinstallation. Anschluss, erforderliche Schutzmaßnahmen, Prüfung und Inbetriebnahme müssen fachgerecht ausgeführt werden.
