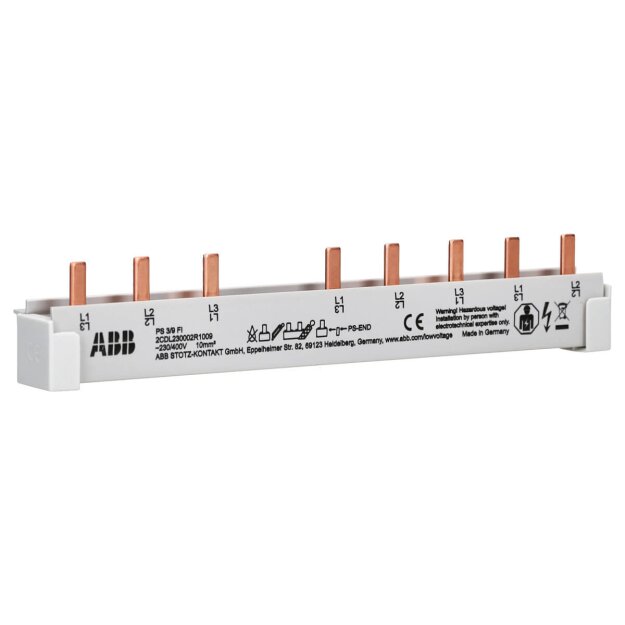

ABB PS3/9-FI Phasenschiene 3Ph.,9Pins,10qmm,für FI 2CDL230002R1009

ABB PS3/9-FI Phasenschiene 3Ph.,9Pins,10qmm,für FI 2CDL230002R1009

Artikelnummer: 2CDL230002R1009 ABB-2CDL230002_4016779517515
Hersteller: ABB
EAN: 4016779517515

PS3/9-FI

UVP: 30,23 €

16,88 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

ABB PS3/9-FI Phasenschiene 3Ph.,9Pins,10qmm,für FI 2CDL230002R1009

Die ABB PS3/9‑FI ist eine hochwertige, 3‑phasige Sammelschiene mit 9 Pins, konzipiert für die sichere und effiziente Querverdrahtung von modularen Geräten wie Sicherungsautomaten und FI-Schutzschaltern in Niederspannungs-Verteilersystemen. Sie unterstützt Leiterquerschnitte bis 10 mm² und einen Bemessungsstrom von 63 A, was sie ideal für anspruchsvolle Wohn-, Gewerbe- oder Industrieinstallationen macht. Die isolierte Ausführung (grau eloxiert) gewährleistet Schutz und Langlebigkeit, während ihre robuste Kurzschlussfestigkeit von 25 kA und die maximal zulässige Betriebsspannung von 690 V AC/DC auch rauen Einsatzbedingungen standhalten. Ihre kompakte Länge von 158 mm (entspricht 9 Teilungseinheiten) ermöglicht eine platzsparende Montage auf DIN-Schienen.

3 Phasen + Neutralleiter (9 Pins): Speziell für Querverdrahtung in modularen Systemen (S200, F200, FI)
Leiterquerschnitt 10 mm² / 63 A: Für zuverlässige Stromführung und hohe elektrische Leistung ausgelegt
Kurzschlussfest bis 25 kA / 690 V: Sicherer Betrieb in kritischen Netzbedingungen
Isolierte, grau-eloxierte Ausführung: Bietet mechanischen und elektrischen Schutz bei rauer Umgebung
Kompakt & montagesparend: 158 mm lang (9 TE), optimale Integration in Verteilerschränke

Weitere Informationen

Serie:	PS
Polzahl:	9
Produktgruppe:	Phasenschiene
Farbe:

Technische Daten und Merkmale zu ABB Stotz S&J Phasenschiene PS3/9-FI (1er):

Anzahl der Phasen	3
Polzahl	9
Geeignet für Anzahl Geräte	3
Teilungsmaß	44698 mm
Querschnitt	10 mm²
Länge	158 mm
Zuschneidbar	-
Breite in Teilungseinheiten	9
Bemessungsdauerstrom Iu	63 A
Ausführung des elektrischen Anschlusses	Stift
Isoliert	ja
Bemessungsstoßspannung	-
Bedingter Bemessungskurzschlussstrom Iq	-
Max. Bemessungsbetriebsspannung Ue	690 V
Bemessungskurzzeitstromfestigkeit Icw	25 kA
Geeignet für Geräte mit N-Leiter	ja
Geeignet für Geräte mit Hilfsschalter	nein
Farbe	grau

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
