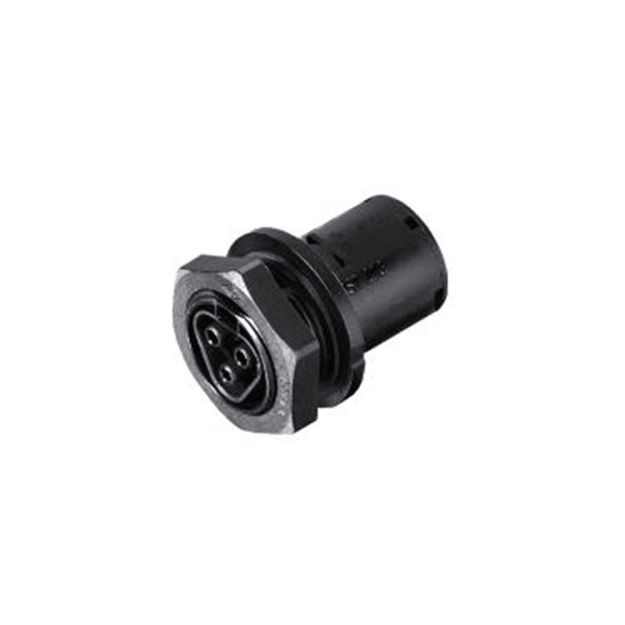

Wieland 96.031.5053.1 Geräteanschluss RST20I3S B1 M01 SW

Artikelnummer: 96.031.5053.1 Wieland-9603150531_4015573793248
Hersteller: Wieland
EAN: 4015573793248

UVP: 6,69 €

5,46 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

Wieland 9603150531 Geräteanschluss RST20I3S B1 M01 SW, 3-polig, 20 A

Der Wieland 9603150531 Geräteanschluss RST20I3S B1 M01 SW ist ein gerader, 3-poliger Geräteanschluss aus dem Steckverbindersystem gesis RST CLASSIC. Die Buchsenausführung ist für eine Bemessungsspannung von 250 V und einen Bemessungsstrom von 20 A ausgelegt. Der schwarze Geräteanschluss besitzt die Polkennzeichnung L, N und PE und eignet sich zur steckbaren elektrischen Anbindung kompatibler Geräte und Installationskomponenten.

Die Leiter werden über einen Schraubanschluss angeschlossen. Dabei können eindrähtige und feindrähtige Leiter mit einem Querschnitt von 0,75 bis 6 mm² verwendet werden. Laut Hersteller können die Leiter ohne besondere Vorbereitung und ohne Aderendhülsen gemäß EN 60999-1 angeschlossen werden. Die erforderliche Abisolierlänge beträgt 8 mm. :contentReference[oaicite:0]{index=0}

Der Geräteanschluss besitzt ein M25-Anschlussgewinde und ist für Gehäusewandstärken von 0,5 bis 8 mm vorgesehen. Im gesteckten Zustand erreicht das System die Schutzarten IP66, IP68 bis 3 m für 2 Stunden sowie IP69. Die selbstverriegelnde Verbindung kann mit einem Werkzeug entriegelt werden und unterstützt dadurch eine sichere Steckverbindung im Betrieb. :contentReference[oaicite:1]{index=1}

Das Gehäuse besteht aus halogenfreiem Polyamid. Die Abmessungen des Geräteanschlusses betragen laut Hersteller 50,5 × 35 × 35 mm. Passende Gegenstücke sind 3-polige, männliche RST20I3S-Steckverbinder mit schwarzer Codierung und einer Bemessung von 250 V und 20 A. :contentReference[oaicite:2]{index=2}

Gerader Geräteanschluss aus der Wieland gesis RST CLASSIC Serie
3-polige Buchsenausführung mit Polkennzeichnung L, N und PE
Bemessungsspannung 250 V
Bemessungsstrom 20 A
Schraubanschluss für eindrähtige und feindrähtige Leiter
Anschlussquerschnitt 0,75 bis 6 mm²
Abisolierlänge 8 mm
M25-Anschlussgewinde für den Geräteeinbau
Schutzarten IP66, IP68 und IP69 im vorgesehenen gesteckten Systemzustand
Selbstverriegelnde Steckverbindung mit Entriegelung durch Werkzeug
Halogenfreies Polyamidgehäuse in Schwarz
Abmessungen 50,5 × 35 × 35 mm

Häufig gestellte Fragen

▶ Handelt es sich um einen Stecker oder eine Buchse?

Der Wieland RST20I3S B1 M01 SW ist ein weiblicher, 3-poliger Geräteanschluss beziehungsweise eine Buchsenausführung. Als Gegenstück wird ein kompatibler männlicher RST20I3S-Steckverbinder mit schwarzer Codierung benötigt.

▶ Welche Leiterquerschnitte können angeschlossen werden?

Der Schraubanschluss ist für eindrähtige und feindrähtige Leiter mit einem Querschnitt von 0,75 bis 6 mm² vorgesehen. Die Abisolierlänge beträgt 8 mm.

▶ Welche Schutzart besitzt der Geräteanschluss?

Im fachgerecht gesteckten und montierten Systemzustand werden laut Hersteller die Schutzarten IP66, IP68 bis 3 m für 2 Stunden sowie IP69 erreicht. Voraussetzung sind passende RST-Systemkomponenten und eine Montage nach Herstellervorgaben.

▶ Ist für die Installation ein passender Gegenstecker erforderlich?

Ja. Für eine vollständige Steckverbindung wird ein kompatibler männlicher, 3-poliger Wieland RST20I3S-Steckverbinder mit schwarzer Codierung benötigt. Der Hersteller nennt dafür verschiedene gerade und abgewinkelte Ausführungen.
