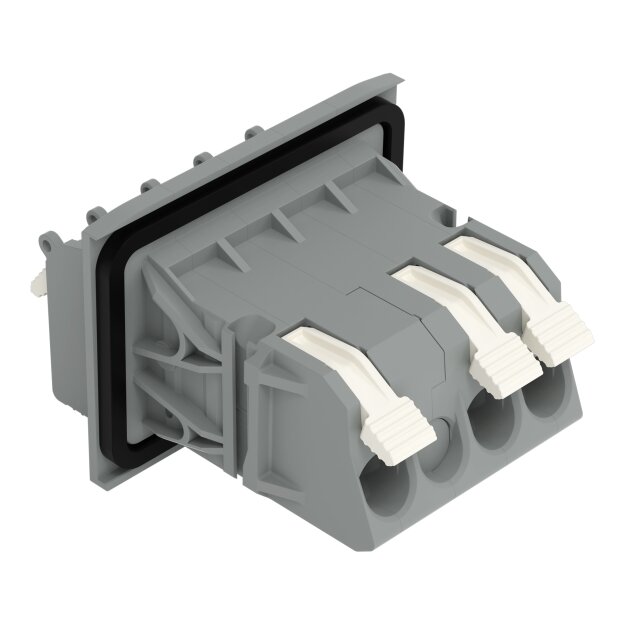

Durchführungsklemme; Hebel; Blechdicke 3 mm; 16 mm²; Rastermaß 11,5 mm; 3-polig; CAGE CLAMP®; 16,00 mm²; grau
Durchführungsklemme Serie 828 mit Hebel
Die Durchführungsklemme hat die Artikelnummer 828-264/313-000 und ermöglicht eine schnelle und zuverlässige Verbindung. Mit unseren Durchführungsklemmen erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Für den Leiteranschluss werden bei dieser Durchführungsklemme Abisolierlängen von 12 bis 13 mm benötigt. Dieses Produkt mit seinen 2 Leiteranschlüssen basiert auf der CAGE CLAMP®-Technologie. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen sind in Breite x Höhe x Tiefe (65,1 x 48,6 x 79,1) mm. In Abhängigkeit von der Leiterart ist die Durchführungsklemme gemacht für Leiterquerschnitte von 1,5 mm² bis 16 mm². Für die Oberfläche der Kontakte wurde Zinn verwendet. Für diese Durchführungsklemme erfolgt die Betätigung per Hebel.Technische Daten und Merkmale zu Wago 828-264/313-000 Durchführungsklemme Hebel Blechdicke 3 mm Grau:
| Anschlussposition | seitlich |
| Betriebstemperatur | -60 °C |
| Betriebstemperatur | 105 °C |
| Bemessungsstrom In | 41 A |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 1,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 16 mm² |
| Anzahl der Klemmstellen je Pol | 2 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Stärke der Montageplatte | 3 mm |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 10 mm² |
| Polzahl | 4 |
| Bemessungsspannung | 1000 V |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Farbe | Grau |
| Breite/Rastermaß | 65,1 mm |
| Montageart | sonstige |
