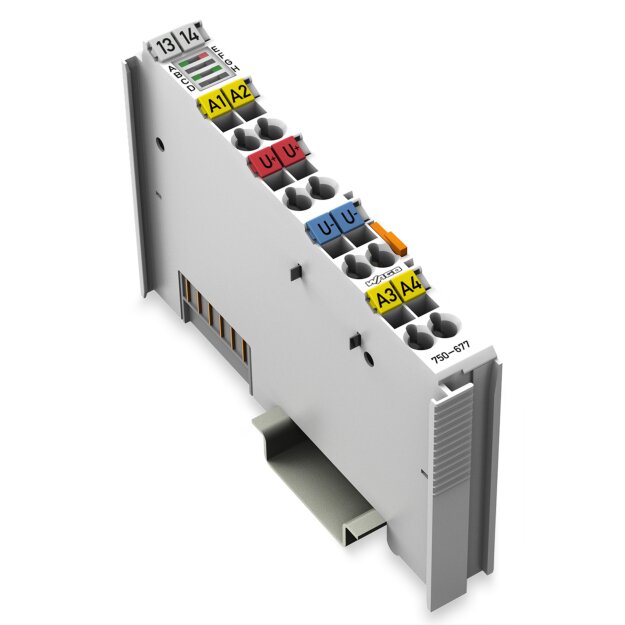

Wago 750-677 4 Pulsweitenausgänge

Artikelnummer: 750-677 Wago-750-677_4066966237146
Hersteller: Wago
EAN: 4066966237146

242,26 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

4 Pulsweitenausgänge
DC 24 V
0,2 A
20 kHz
EinstellbarDas Modul gibt an 4 Kanälen getrennt einstellbare PWM-Signale aus. Die Kanäle können einzeln als LSS (negativschaltend) oder HSS (positivschaltend) konfiguriert werden und sind kurzschlussfest ausgelegt. Die PWM-Signale sind je 16 Bit breit.
Das Modul unterstützt 5 Betriebsarten. In den Betriebsarten PWM DC und PWM Frq können alle 4 Kanäle unabhängig genutzt werden. Wird auf einem Kanalpaar (1 und 2 oder 3 und 4) jeweils die gleiche Betriebsart eingestellt, ist zudem der Brückenmodus aktivierbar. Hierbei arbeiten die beiden beteiligten Kanäle synchron und können parallel geschaltet werden. In den übrigen 3 komplexen Betriebsarten sind jeweils 2 Kanäle funktional korrespondierend.
Dabei wird über den jeweils ersten Kanal das PWM-Signal und über den zugehörigen zweiten Kanal ein statisches Signal ( 0 oder 1 ) ausgegeben.
Die Einstellmöglichkeiten sowie die Bedeutung der Bits im Prozessabbild entnehmen Sie bitte dem Handbuch (Kapitel Betriebsarten ). Die Betriebsart PWM DC ist im Auslieferungszustand eingestellt.

Weitere Informationen

Schutzart:	IP20
