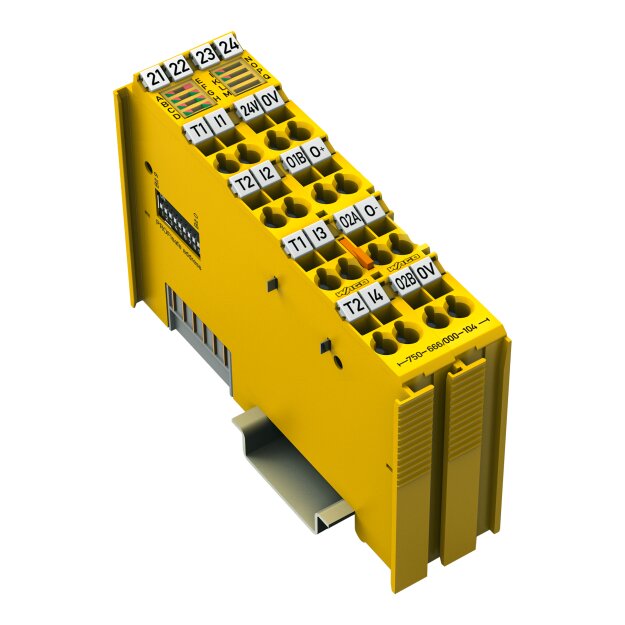

Wago 750-666/000-104 Sicherer Digitalein-/-ausgang 4/2 Kanäle DC 24 V 10 A

Wago 750-666/000-104 Sicherer Digitalein-/-ausgang 4/2 Kanäle DC 24 V 10 A

Artikelnummer: 750-666/000-104 Wago-750-666/000-104_4066966509441
Hersteller: Wago
EAN: 4066966509441

572,38 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Bitte beachten Sie das Abnahmeintervall von 1 Stk. (Gesamtpreis 572.38 €)

Sicherer Digitalein-/-ausgang, 4/2 Kanäle; DC 24 V; 10 A; Logik; PROFIsafe

Das Modul (Bestellnr. 750-666/000-104) verfügt über 2 Leistungsausgänge (O1 … O2) sowie 4 taktsensitive Eingänge (I1 … I4) und kann eine funktional sichere Verknüpfung der sicheren digitalen Eingänge und Ausgänge vornehmen. Auf diese Weise ist das Modul selbstständig in der Lage, seine sicheren digitalen Ausgänge anzusteuern. Somit lassen sich sichere Applikationen bis SIL 3 / PL e auch ohne den Einsatz einer Sicherheitssteuerung einfach realisieren, z.B. in Kombination mit den WAGO Steuerungen PFC100, PFC200, PFC300 und dem WAGO Basic Controller 100.

Das Modul verfügt über parametrierbare virtuelle Ein- und Ausgänge und ist somit in der Lage, weitere virtuelle Ausgangswerte von einer Steuerung zu empfangen und diese Information mit den sicheren digitalen Eingängen zu verknüpfen. Die interne Logik wird über den WAGO Safety-Editor (SEDI) parametriert.

Die Sensoren können direkt mit 24 V oder durch die 2 unterschiedlich getakteten Ausgänge (T1 … T2) gespeist werden. An den Eingängen können sowohl potentialfreie, kontaktbehaftete Not-Aus-Taster, Schutztür- oder Betriebsartenwahlschalter als auch sichere Sensoren oder sichere Halbleiterausgänge (z.B. Lichtschranken, SPS-Ausgänge), angeschlossen werden. Die Leistungsausgänge schalten ohmsche und induktive Lasten gemäß DC 13 mit einem Nennstrom von bis zu 10 A ohne externe Zusatzbeschaltung.

Der Leistungsausgang O1 kann in High-Side-Schaltung betrieben werden, während der Leistungsausgang O2 in High-Side- oder Low-Side-Schaltung verwendet werden kann. Beide Leistungsausgänge sind einkanalig. Kurzschluss, Querschluss und 24V-Fremdeinspeisung werden überwacht. Die Überwachung und weitere sicherheitsrelevante Parameter wie z. B. Betriebsarten bzw. Abschalten der Testimpulse, Diskrepanzzeiten oder Filterzeiten sind über WAGO-I/O-CHECK parametrierbar.

Das Parametriertool kann in Engineeringsysteme, welche die Aufrufschnittstelle TCI (Tool Calling Interface) mit CC2 bzw. CC3 unterstützen, komfortabel integriert werden. An dem seitlich angeordneten Kodierschalter oder alternativ über WAGO-I/O-CHECK wird die PROFIsafe-Adresse eingestellt.

Das Modul kann ohne eine sichere Steuerung und feldbusunabhängig betrieben werden, unterstützt aber auch das PROFIsafe Protokoll V2.6 (PROFINET^_®). Feld- und Systemebene sind galvanisch voneinander getrennt. Die Anordnung der einzelnen sicheren Module ist bei der Projektierung im Feldbusknoten beliebig.

Zum Schutz gegen Surge und Burst (gemäß IEC 61000-6-7 und Schifffahrtsbereich) für die 24V-Einspeisung ist ein WAGO Filtermodul oder ein geeigneter externer Filter einzusetzen. Weitere Informationen sind dem Handbuch (Deutsch und Englisch) zu entnehmen! Das Modul (Bestellnr. 750-666/000-104) wurde von UL gemäß den Standards UL/CSA 61010-1, UL/CSA 61010-2-201 und UL 121201, CSA-C22.2 No. 213 evaluiert.

Die Bewertung der funktionalen Sicherheit nach den genannten Normen wurde vom TÜV Rheinland durchgeführt.

Weitere Informationen und Beispiele können Sie im WAGO Downloadcenter (link: Learning Material | WAGO Download Center) finden.

Weitere Informationen

Schutzart:	IP20

Technische Daten und Merkmale zu Wago 750-666/000-104 Sicherer Digitalein-/-ausgang 4/2 Kanäle DC 24 V 10 A:

Anzahl der HW-Schnittstellen Wireless	0
Systemkomponente	Ja
SIL nach IEC 61508	3
Anzahl der digitalen Eingänge	2
Art der Ausgangsspannung	DC
Schutzart (IP)	IP20
Anzahl der digitalen Ausgänge	4
Versorgungsspannung DC	24 V
Eingangsstrom bei Signal 1	3 mA
Ausführung des elektrischen Anschlusses	Federzuganschluss
Ausgangsstrom	10 A
Explosionsschutz-Kategorie für Gas	ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub	ATEX Staub-Ex-Schutz, Kat. 3D
Höhe	100 mm
Breite	24 mm
Performance Level nach EN ISO 13849-1	Level e
Tiefe	67,8 mm
