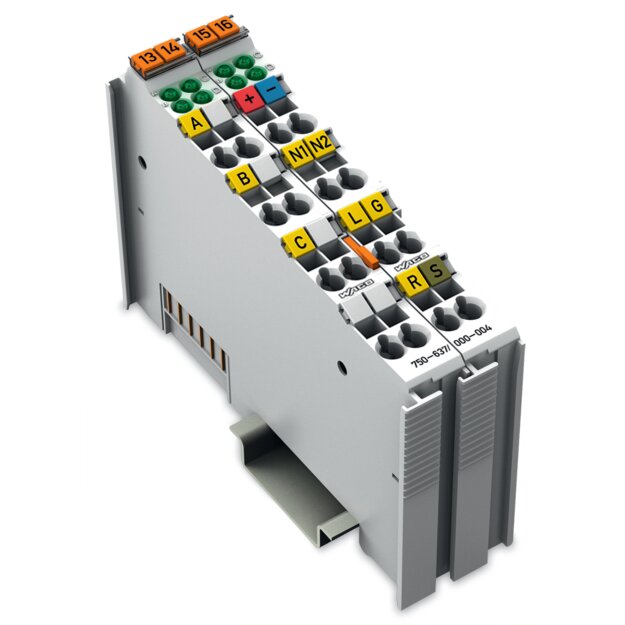

Wago 750-637/000-004 Inkremental Encoder Interface

Artikelnummer: 750-637/000-004 Wago-750-637/000-004_4045454393991
Hersteller: Wago
EAN: 4045454393991

366,52 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Inkremental-Encoder-Interface
DC 24 V
Single-Ended
32 Bit
NockenausgangDas Modul stellt ein Interface für beliebige Inkremental-Encoder mit unterschiedlichen Anschlüssen dar.
Ein Zähler mit Quadraturdecoder sowie ein Latch für den Nullimpuls können von der Steuerung gelesen und aktiviert werden. Die Steuerung kann den Zähler setzen. Je nach Betriebsart wird bei positiver Flanke am Eingang C oder Latch der Zählerwert in das Latch-Register übernommen und der Zähler initialisiert.
Die Geschwindigkeit (Inkremente/ms) wird automatisch erfasst und kann alternativ zum Latch-Wert an die Steuerung übertragen werden.
Der Eingang Gate erlaubt das Sperren des Zählers. Der Eingang Ref kann eingesetzt werden, um die Funktion der Nullmarke C zu aktivieren.
Über die Nockenausgänge (N1, N2) signalisiert das Modul, ob der Zählerwert in definierten Fenstern steht. Die Fensterbereiche lassen sich individuell einstellen.
Zur Versorgung benötigen das Modul eine Spannung von DC 24 V, aus der auch die Spannungsversorgung des Gebers (Ue, U0) abgeleitet wird.
Der Schirmanschluss ist direkt zur Tragschiene geführt.

Weitere Informationen

Schutzart:	IP20
