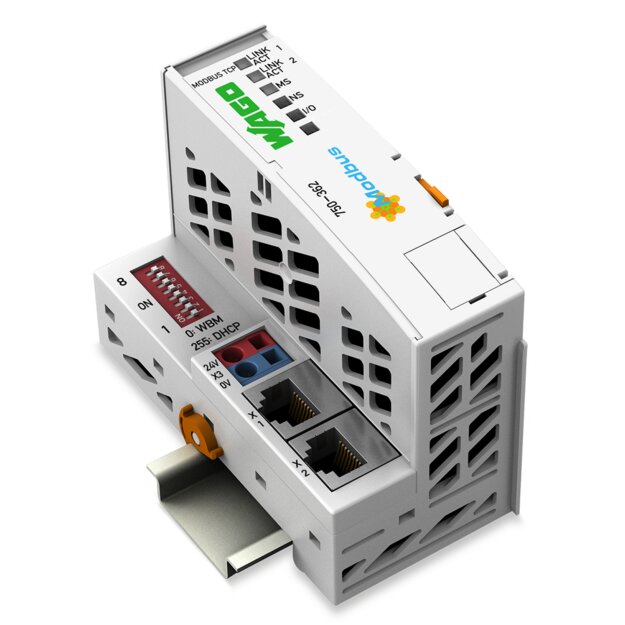

Feldbuskoppler Modbus TCP
4. GenerationDer Modbus TCP/UDP Feldbuskoppler 750-362 verbindet das modulare WAGO-I/O-SYSTEM mit ETHERNET.
Der Feldbuskoppler erkennt die gesteckten I/O-Module und erstellt daraus ein lokales Prozessabbild.
Die zwei ETHERNET-Schnittstellen und der integrierte Switch ermöglichen die Verdrahtung des Feldbusses in Linientopologie. Zusätzliche Infrastrukturelemente wie Switch oder Hub können somit entfallen.
Beide Schnittstellen unterstützen Autonegotiation und Auto-MDI(X).
Mit dem DIP-Schalter kann das letzte Byte der IP-Addresse sowie der Bezug der IP-Adresse (DHCP, BootP, fest) vorgegeben werden.
Bei der Variante 750-362/000-001 ist BootP voreingestellt.
Der Koppler ist für Feldbuskommunikation in MODBUS-Netzen geeignet.
Zusätzlich werden eine Vielzahl von standardisierten ETHERNET-Protokollen unterstützt (HTTP(S), BootP, DHCP, DNS, SNMP, (S)FTP). Ein integrierter Web-Server stellt Konfigurationsmöglichkeiten und Statusinformationen des Kopplers zur Verfügung.
Die Systemversorgung erfolgt direkt am Koppler. Die Feldversorgung wird über ein separates Einspeisemodul angeschlossen.
| Schutzart: | IP20 |
