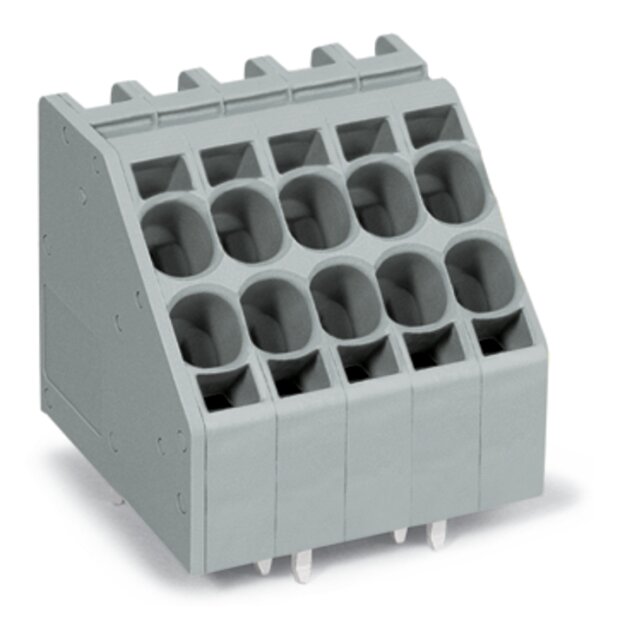

Wago 746-2303/000-009 2-Leiter-Leiterplattenklemme

Wago 746-2303/000-009 2-Leiter-Leiterplattenklemme

Artikelnummer: 746-2303/000-009 Wago-746-2303/000-009_4045454299576
Hersteller: Wago
EAN: 4045454299576

UVP: 5,80 €

3,65 €

pro 1 Stk inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Bitte beachten Sie das Abnahmeintervall von 40 Stk. (Gesamtpreis 146.02 €)

2-Leiter-Leiterplattenklemme
10 mm²
Rastermaß 7,5 mm
3-polig
Push-in CAGE CLAMP®
lichtgrau

Leiterplattenklemme Serie 746 mit Betätigungswerkzeug

Die Leiterplattenklemme (Artikelnummer 746-2303/000-009) ermöglicht eine einfache und sichere Verdrahtung. Mit unseren Leiterplattenklemmen bekommen Sie ein ganzheitliches Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 13 und 15 mm . Bei diesem Produkt findet die Push-in CAGE CLAMP®-Technologie Verwendung. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Abmessungen sind in Breite x Höhe x Tiefe (25,2 x 41,3 x 37) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 10 mm² geeignet. Die Kontaktoberfläche besteht aus Zinn. Diese Leiterplattenklemme wird durch ein Betätigungswerkzeug betätigt. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Eingeführt wird der Leiter in einem 45 °-Winkel zur Oberfläche.

Weitere Informationen

Befestigungsart:	löten
