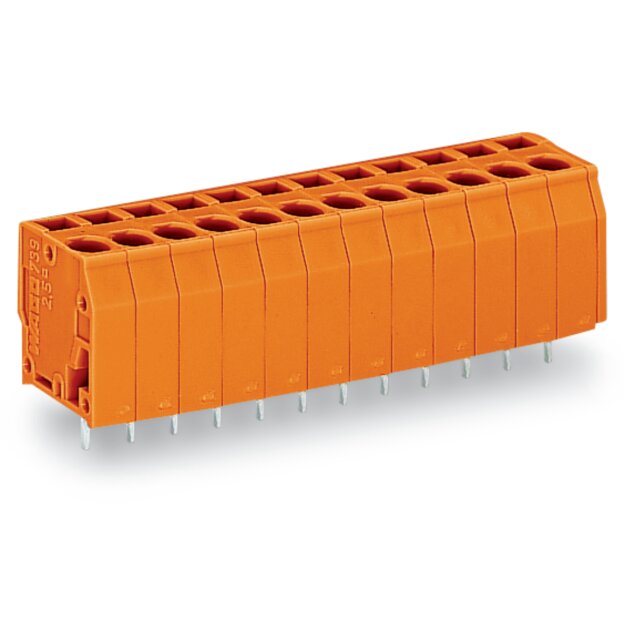

Wago 739-158 Leiterplattenklemme

Artikelnummer: 739-158 Wago-739-158_4044918860505
Hersteller: Wago
EAN: 4044918860505

UVP: 3,88 €

2,44 €

pro 1 Stk inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Bitte beachten Sie das Abnahmeintervall von 25 Stk. (Gesamtpreis 61.05 €)

Leiterplattenklemme
2,5 mm²
Rastermaß 5,08 mm
8-polig
CAGE CLAMP®
orange

Leiterplattenklemme Serie 739 mit Betätigungswerkzeug

Bei dieser Leiterplattenklemme (Artikelnummer 739-158) steht ein einfacher und zuverlässiger Anschluss im Fokus. Mit unseren Leiterplattenklemmen bekommen Sie ein universelles Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm nötig. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgestattet. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. In Breite x Höhe x Tiefe sind die Abmessungen (42,06 x 19 x 14,3) mm. In Abhängigkeit von der Leiterart ist die Leiterplattenklemme ausgelegt für Leiterquerschnitte von 0,08 mm² bis 2,5 mm². Für die Kontaktoberfläche wurde Zinn eingesetzt. Diese Leiterplattenklemme wird durch ein Betätigungswerkzeug betätigt. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Der Leiter wird in einem 90 °-Winkel zur Oberfläche eingeführt.

Weitere Informationen

Befestigungsart:	löten
