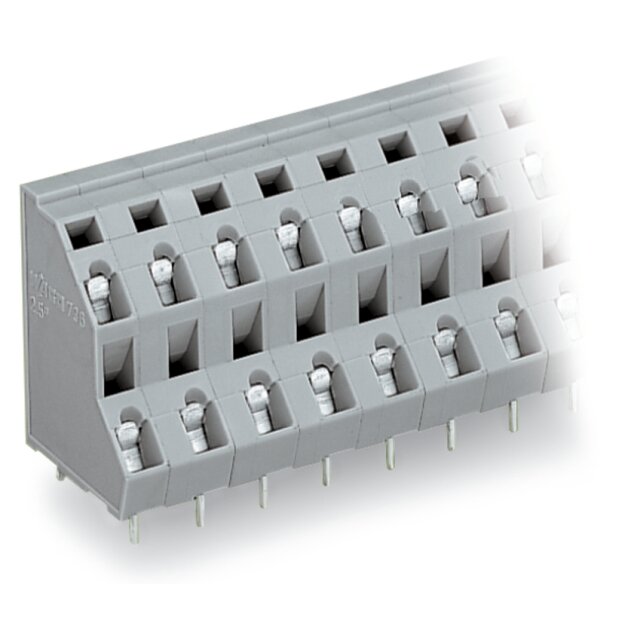

Wago 736-502 Doppelstock-Leiterplattenklemme

Wago 736-502 Doppelstock-Leiterplattenklemme

Artikelnummer: 736-502 Wago-736-502_4044918909464
Hersteller: Wago
EAN: 4044918909464

UVP: 3,00 €

1,89 €

pro 1 Stk inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Bitte beachten Sie das Abnahmeintervall von 133 Stk. (Gesamtpreis 251.13 €)

Doppelstock-Leiterplattenklemme
2,5 mm²
Rastermaß 7,5 mm
4-polig
CAGE CLAMP®
grau

Leiterplattenklemme Serie 736 mit Lötstiftabmessungen 0,7 x 0,7 mm

Bei dieser Leiterplattenklemme (Artikelnummer 736-502) steht ein schneller und sicherer Anschluss im Fokus. Mit unseren Leiterplattenklemmen erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig verwendet werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 5 und 6 mm . Bei diesem Produkt wird die CAGE CLAMP®-Technologie genutzt. Der bewährte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen sind in Breite x Höhe x Tiefe (13,6 x 30,6 x 21) mm. In Abhängigkeit von der Leiterart eignet sich die Leiterplattenklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm². Für die Kontaktoberfläche wurde Zinn eingesetzt. Diese Leiterplattenklemme wird durch ein Betätigungswerkzeug betätigt. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Der Leiter wird zur Oberfläche im 45 °-Winkel eingeführt.

Weitere Informationen

Befestigungsart:	löten
