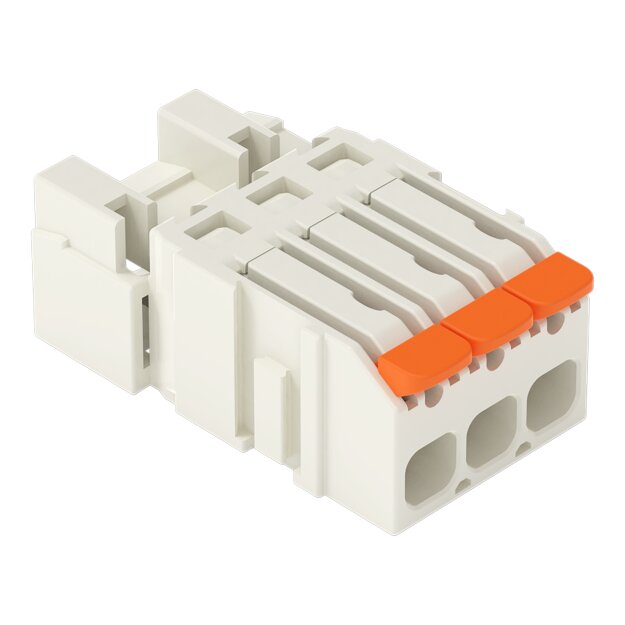

Wago 2721-1603 1-Leiter-Stiftleiste Hebel Push-in CAGE CLAMP® Lichtgrau

Artikelnummer: 2721-1603 Wago-2721-1603_4066966727807
Hersteller: Wago
EAN: 4066966727807

UVP: 4,37 €

2,66 €

pro 1 Stk inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Bitte beachten Sie das Abnahmeintervall von 100 Stk. (Gesamtpreis 266.32 €)

1-Leiter-Stiftleiste; Hebel; Push-in CAGE CLAMP®; 2,5 mm²; Rastermaß 5 mm; 3-polig; 100% fehlsteckgeschützt; 2,50 mm²; lichtgrau

Stiftleiste Serie 2721 mit 0 ° Leiterabgang zur Steckrichtung

Die Stiftleiste mit der Artikelnummer 2721-1603 schafft eine fehlerfreie Elektroinstallation. Setzen Sie beim Design-In Ihres Gerätes auf alterprobte Sicherheit: Mit Leiterplatten-Steckverbindern erhalten Sie verschiedene Verwendungsmöglichkeiten. Für den Leiteranschluss werden bei dieser Stiftleiste Abisolierlängen von mindestens 11 bis 12 mm benötigt. Bei diesem Produkt wird die Push-in CAGE CLAMP®-Technologie eingesetzt. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Abmessungen sind in Breite x Höhe x Tiefe (18,2 x 11,5 x 30,6) mm. Diese Stiftleiste ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,2 mm² bis 2,5 mm² geeignet.

Hebel auf, Leiter rein, Hebel zu!

Für die Kontaktoberfläche wurde Zinn eingesetzt. Über einen Hebel wird diese Stiftleiste/Stecker betätigt. Das "Multi Connection System" – MCS von WAGO ist das vielfältige Steckverbindersystem mit überzeugenden Lösungen für Ihre Anwendungen.

ermöglicht eine vereinfachte Verdrahtung
Betätigung über Hebel
strukturierte und schnelle Elektroinstallation
Für jede Verdrahtungsaufgabe die richtige Klemme
Rastermaß: 5 mm

Weitere Informationen

Polzahl:	3

Technische Daten und Merkmale zu Wago 2721-1603 1-Leiter-Stiftleiste Hebel Push-in CAGE CLAMP® Lichtgrau:

Bemessungsstoßspannung	4 kV
Anzahl der Steckkontaktreihen	1
Anschließbare Kabeltype	Rundkabel
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60 °C
Betriebstemperatur	100 °C
Bemessungsstrom In	12 A
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	2,5 mm²
Schutzart (IP), montiert	IP10
Werkstoff des Isolierkörpers	Thermoplast
Beschichtung Gehäuse	unbeschichtet
Gehäusefarbe	grau
Rastermaß der Kontakte	5 mm
Winkel Kontakt/Leiteranschluss	180° (horizontal)
Kontaktausführung	Stift
Werkstoff des Kontaktes	sonstige Kupferlegierungen
Ausführung des elektrischen Anschlusses	Federzuganschluss
Werkstoff des Gehäuses	Kunststoff
Art der Verbindung	Leiterplatte zu Kabel
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	1,5 mm²
Polzahl	3
Werkstoff der Kontaktbeschichtung	Zinn
Bemessungsspannung	320 V
Verschmutzungsgrad	2
Überspannungskategorie	III

Weitere Hinweise zum vernetzten Produkt und der Datennutzung

Herstellerinformation

WAGO GmbH & Co. KG
Hansastraße 27
32423 Minden
Nordrhein-Westfalen
Deutschland
info.de@wago.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
