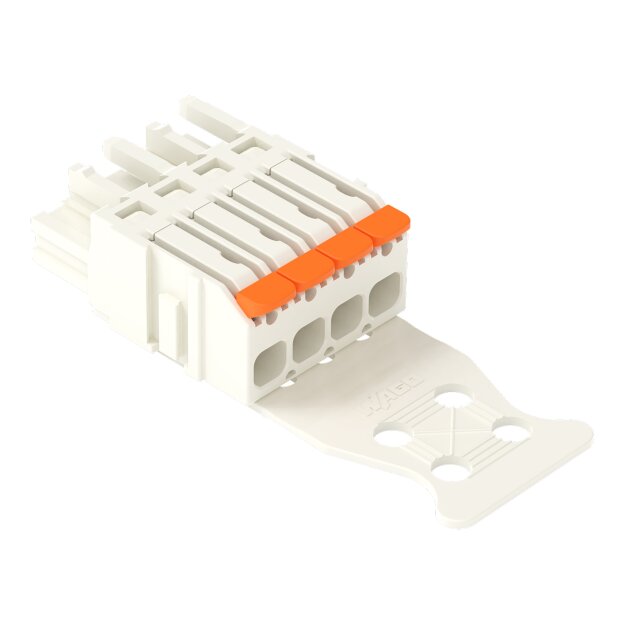

1-Leiter-Federleiste; Hebel; Push-in CAGE CLAMP®; 2,5 mm²; Rastermaß 5 mm; 4-polig; 100% fehlsteckgeschützt, Kodiernase; Zugentlastungsplatte; lichtgrau
Federleiste/Buchse Serie 2721 mit Rastermaß 5 mm
Die Federleiste/Buchse (Artikelnummer 2721-1104/326-000/334-000) bietet eine saubere Elektroinstallation. Unsere Leiterplatten-Steckverbinder ermöglichen Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Diese Federleiste/Buchse benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 11 und 12 mm . Bei diesem Produkt findet die Push-in CAGE CLAMP®-Technologie Verwendung. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Die Abmessungen sind in Breite x Höhe x Tiefe (22 x 11,5 x 53,7) mm. Diese Federleiste/Buchse ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,2 mm² bis 2,5 mm² geeignet.Push-in CAGE CLAMP®-Federanschlusstechnik – Installationen fehlerfrei stecken, statt umständlich zu verschrauben!
Für die Kontaktoberfläche wurde Zinn eingesetzt. Über einen Hebel wird diese Federleiste/Buchse betätigt. Das MCS – "Multi Connection System" von WAGO ist ein vielfältiges Steckverbindersystem für Ihre durchgängige Systemverdrahtung. Es ermöglicht Ihnen eine vereinfachte Verdrahtung in der Kabelvorkonfektionierung und auf Geräten durch zwei Betätigungsrichtungen für die CAGE CLAMP®-Varianten. Durch die Zugentlastung werden angeschlossene Leiter gesichert und die Handhabung begünstigt.- Polzahl: 4
- Kompakte Baugrößen
- sichere und schnelle Montage
- ermöglicht eine vereinfachte Verdrahtung
- Leiteranschlussrichtung zur Leiterplatte: 0 °
Weitere Informationen
| Polzahl: | 4 |
Technische Daten und Merkmale zu Wago 2721-1104/326-000/334-000 1-Leiter-Federleiste Hebel Push-in CAGE CLAMP® Lichtgrau:
| Bemessungsstoßspannung | 4 kV |
| Anzahl der Steckkontaktreihen | 1 |
| Anschließbare Kabeltype | Rundkabel |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Betriebstemperatur | -60 °C |
| Betriebstemperatur | 100 °C |
| Bemessungsstrom In | 16 A |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,2 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 2,5 mm² |
| Schutzart (IP), montiert | IP20 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Rastermaß der Kontakte | 5 mm |
| Winkel Kontakt/Leiteranschluss | 180° (horizontal) |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,25 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 1,5 mm² |
| Polzahl | 4 |
| Bemessungsspannung | 320 V |
| Verschmutzungsgrad | 2 |
