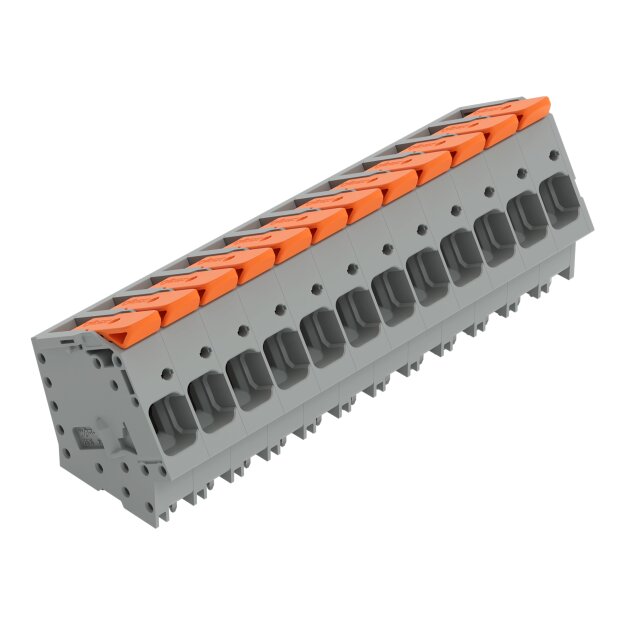

Wago 2616-2112 Leiterplattenklemme Hebel 16 mm² Grau

Artikelnummer: 2616-2112 Wago-2616-2112_4066966732535
Hersteller: Wago
EAN: 4066966732535

UVP: 42,70 €

31,05 €

pro 1 Stk inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Bitte beachten Sie das Abnahmeintervall von 7 Stk. (Gesamtpreis 217.38 €)

Leiterplattenklemme; Hebel; 16 mm²; Rastermaß 10 mm; 12-polig; Push-in CAGE CLAMP®; grau

Leiterplattenklemme Serie 2616, grau

Die Leiterplattenklemme hat die Artikelnummer 2616-2112 und ermöglicht eine schnelle und zuverlässige Verdrahtung. Mit unseren Leiterplattenklemmen erhalten Sie ein universelles Steckverbindersystem, das vielseitig verwendet werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 18 bis 20 mm benötigt. Bei diesem Produkt wird die Push-in CAGE CLAMP®-Technologie verwendet. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Maße sind in Breite x Höhe x Tiefe (121,5 x 47,4 x 39,5) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,75 mm² bis 16 mm² geeignet. Die Kontaktoberfläche besteht aus Zinn. Diese Leiterplattenklemme wird durch einen Hebel betätigt. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Eingeführt wird der Leiter in einem 30 °-Winkel zur Oberfläche.

Weitere Informationen

Befestigungsart:	löten

Technische Daten und Merkmale zu Wago 2616-2112 Leiterplattenklemme Hebel 16 mm² Grau:

Bemessungsstoßspannung	8 kV
Winkel Leiterplatte/Leiteranschluss	sonstige
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60 °C
Betriebstemperatur	105 °C
Bemessungsstrom In	76 A
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,75 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	25 mm²
Anzahl der elektrischen Anschlüsse	12
Werkstoff des Isolierkörpers	Polyamid (PA)
Anzahl der Etagen	1
Anschließbarer Leiterquerschnitt mehrdrähtig	16 mm²
Gehäusefarbe	grau
Befestigungsart	löten
Anschlussart Leiterplatte	Lötanschluss
Länge des Pins	4 mm
Höhe	47,4 mm
Rastermaß der Anschlüsse	10 mm
Werkstoff der Anschlussoberfläche	Zinn
Art der Banderolierung	ohne
Bemessungsspannung	1000 V
Verschmutzungsgrad	2
Überspannungskategorie	III
Art der Leiterplattenbefestigung	Anschlusskontakt
Anschlussart Leiter	Federzuganschluss
