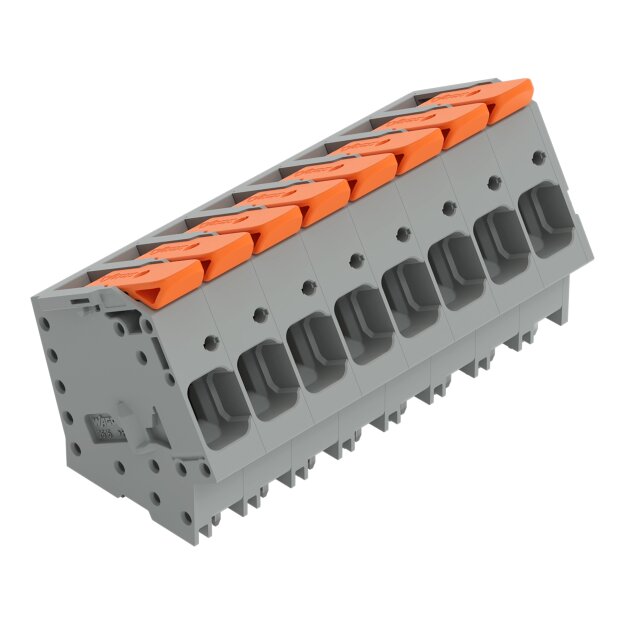

Wago 2616-2108 Leiterplattenklemme Hebel 16 mm² Grau

Wago 2616-2108 Leiterplattenklemme Hebel 16 mm² Grau

Artikelnummer: 2616-2108 Wago-2616-2108_4066966732320
Hersteller: Wago
EAN: 4066966732320

UVP: 28,46 €

17,91 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Leiterplattenklemme; Hebel; 16 mm²; Rastermaß 10 mm; 8-polig; Push-in CAGE CLAMP®; grau

Leiterplattenklemme Serie 2616 mit Lötstiftabmessungen 1,2 x 1,2 mm

Die Leiterplattenklemme (Artikelnummer 2616-2108) ermöglicht eine schnelle und zuverlässige Verdrahtung. Setzen Sie beim Design-In Ihres Gerätes auf bewährte Sicherheit: Mit Leiterplattenklemmen haben Sie diverse Verwendungsmöglichkeiten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 18 bis 20 mm benötigt. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Maße betragen in Breite x Höhe x Tiefe (81,5 x 47,4 x 39,5) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,75 mm² bis 16 mm² geeignet. Für die Oberfläche der Kontakte wurde Zinn verwendet. Durch einen Hebel wird diese Leiterplattenklemme betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Eingeführt wird der Leiter im Winkel von 30 ° zur Platine.

Weitere Informationen

Befestigungsart:	löten

Technische Daten und Merkmale zu Wago 2616-2108 Leiterplattenklemme Hebel 16 mm² Grau:

Bemessungsstoßspannung	8 kV
Winkel Leiterplatte/Leiteranschluss	sonstige
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60 °C
Betriebstemperatur	105 °C
Bemessungsstrom In	76 A
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,75 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	25 mm²
Anzahl der elektrischen Anschlüsse	8
Werkstoff des Isolierkörpers	Polyamid (PA)
Anzahl der Etagen	1
Anschließbarer Leiterquerschnitt mehrdrähtig	16 mm²
Gehäusefarbe	grau
Befestigungsart	löten
Anschlussart Leiterplatte	Lötanschluss
Länge des Pins	4 mm
Höhe	47,4 mm
Rastermaß der Anschlüsse	10 mm
Werkstoff der Anschlussoberfläche	Zinn
Art der Banderolierung	ohne
Bemessungsspannung	1000 V
Verschmutzungsgrad	2
Überspannungskategorie	III
Art der Leiterplattenbefestigung	Anschlusskontakt
Anschlussart Leiter	Federzuganschluss

Weitere Hinweise zum vernetzten Produkt und der Datennutzung

Herstellerinformation

WAGO GmbH & Co. KG
Hansastraße 27
32423 Minden
Nordrhein-Westfalen
Deutschland
info.de@wago.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
