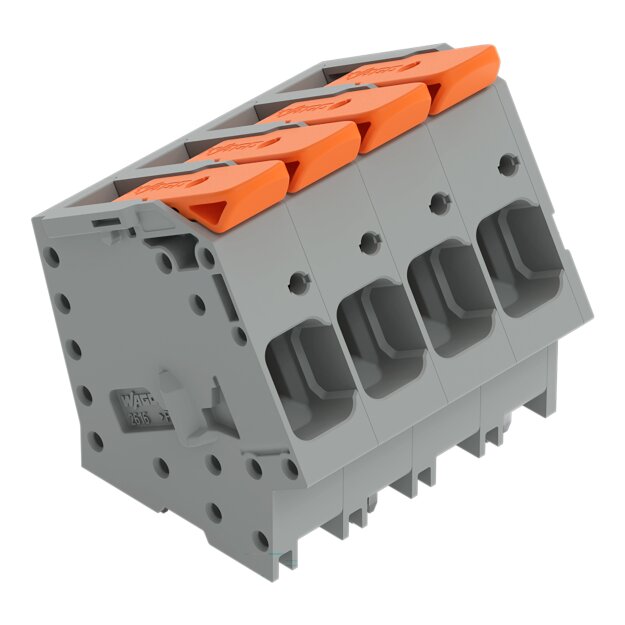

Wago 2616-2104/020-000 Leiterplattenklemme Hebel 16 mm² Grau

Wago 2616-2104/020-000 Leiterplattenklemme Hebel 16 mm² Grau

Artikelnummer: 2616-2104/020-000 Wago-16-2104/020-000_4066966732344
Hersteller: Wago
EAN: 4066966732344

UVP: 14,23 €

8,96 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Leiterplattenklemme; Hebel; 16 mm²; Rastermaß 10 mm; 4-polig; Push-in CAGE CLAMP®; grau

Leiterplattenklemme Serie 2616 mit Push-in CAGE CLAMP®

Die Leiterplattenklemme hat die Artikelnummer 2616-2104/020-000 und ermöglicht einen einfachen und sicheren Anschluss. Setzen Sie beim Design-In Ihres Gerätes auf alterprobte Sicherheit: Mit Leiterplattenklemmen haben Sie vielseitige Verwendungsmöglichkeiten. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 18 und 20 mm . Bei diesem Produkt kommt die Push-in CAGE CLAMP®-Technologie zum Tragen. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Die Abmessungen betragen in Breite x Höhe x Tiefe (42,85 x 47,4 x 39,5) mm. In Abhängigkeit von der Leiterart ist die Leiterplattenklemme ausgelegt für Leiterquerschnitte von 0,75 mm² bis 16 mm². Die Oberfläche der Kontakte ist aus Zinn. Diese Leiterplattenklemme wird durch einen Hebel betätigt. Die Leiterplattenklemme wird mittels THT verlötet. Eingeführt wird der Leiter im Winkel von 30 ° zur Platine.

Weitere Informationen

Befestigungsart:	löten

Technische Daten und Merkmale zu Wago 2616-2104/020-000 Leiterplattenklemme Hebel 16 mm² Grau:

Bemessungsstoßspannung	8 kV
Winkel Leiterplatte/Leiteranschluss	sonstige
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60 °C
Betriebstemperatur	105 °C
Bemessungsstrom In	76 A
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,75 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	25 mm²
Anzahl der elektrischen Anschlüsse	4
Werkstoff des Isolierkörpers	Polyamid (PA)
Anzahl der Etagen	1
Anschließbarer Leiterquerschnitt mehrdrähtig	16 mm²
Gehäusefarbe	grau
Befestigungsart	löten
Anschlussart Leiterplatte	Lötanschluss
Länge des Pins	4 mm
Höhe	47,4 mm
Rastermaß der Anschlüsse	10 mm
Werkstoff der Anschlussoberfläche	Zinn
Art der Banderolierung	ohne
Bemessungsspannung	1000 V
Verschmutzungsgrad	2
Überspannungskategorie	III
Art der Leiterplattenbefestigung	Anschlusskontakt
Anschlussart Leiter	Federzuganschluss
