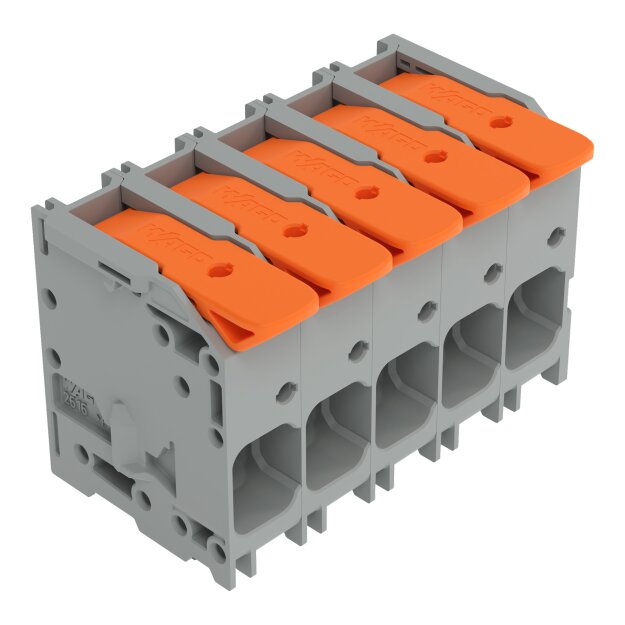

Wago 2616-1105/010-000 Leiterplattenklemme Hebel 16 mm² Grau

Artikelnummer: 2616-1105/010-000 Wago-16-1105/010-000_4066966591255
Hersteller: Wago
EAN: 4066966591255

UVP: 17,79 €

11,20 €

pro 1 Stk inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Bitte beachten Sie das Abnahmeintervall von 25 Stk. (Gesamtpreis 279.93 €)

Leiterplattenklemme; Hebel; 16 mm²; Rastermaß 10 mm; 5-polig; Push-in CAGE CLAMP®; grau

Leiterplattenklemme Serie 2616 mit Hebel

Bei dieser Leiterplattenklemme mit der Artikelnummer 2616-1105/010-000 steht ein einfacher und sicherer Anschluss im Fokus. Unsere Leiterplattenklemmen geben Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 18 bis 20 mm erforderlich. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgestattet. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Breite x Höhe x Tiefe betragen die Maße (32,8 x 37,2 x 32) mm. In Abhängigkeit von der Leiterart ist diese Leiterplattenklemme ausgelegt für Leiterquerschnitte von 0,75 mm² bis 16 mm². Die Kontaktoberfläche besteht aus Zinn. Über einen Hebel wird diese Leiterplattenklemme betätigt. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Der Leiter wird in einem 0 °-Winkel zur Oberfläche eingeführt.

Weitere Informationen

Befestigungsart:	löten

Technische Daten und Merkmale zu Wago 2616-1105/010-000 Leiterplattenklemme Hebel 16 mm² Grau:

Bemessungsstoßspannung	8 kV
Winkel Leiterplatte/Leiteranschluss	0°/180° (horizontal)
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60 °C
Betriebstemperatur	105 °C
Bemessungsstrom In	76 A
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,75 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	25 mm²
Anzahl der elektrischen Anschlüsse	5
Werkstoff des Isolierkörpers	Thermoplast
Anzahl der Etagen	1
Anschließbarer Leiterquerschnitt mehrdrähtig	16 mm²
Gehäusefarbe	grau
Befestigungsart	löten
Anschlussart Leiterplatte	Lötanschluss
Länge des Pins	4 mm
Höhe	33,2 mm
Rastermaß der Anschlüsse	10 mm
Werkstoff der Anschlussoberfläche	Zinn
Art der Banderolierung	ohne
Bemessungsspannung	1000 V
Verschmutzungsgrad	2
Überspannungskategorie	III
Art der Leiterplattenbefestigung	Anschlusskontakt
Anschlussart Leiter	Federzuganschluss
