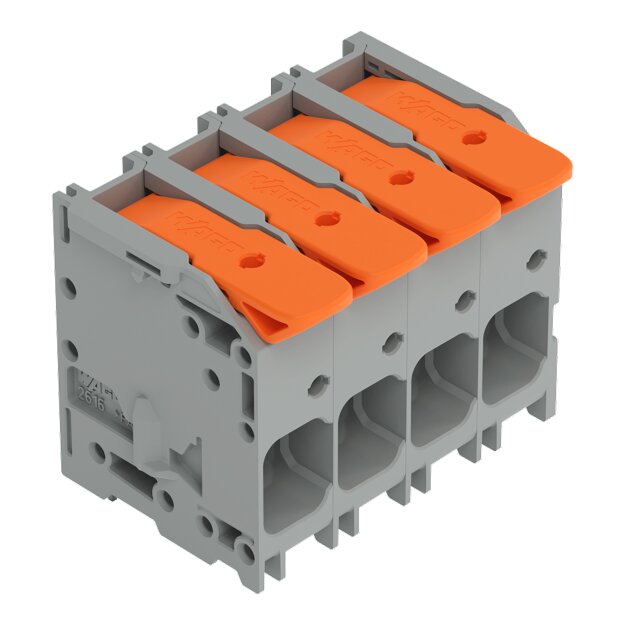

Wago 2616-1104/020-000 Leiterplattenklemme Hebel 16 mm² Grau

Artikelnummer: 2616-1104/020-000 Wago-16-1104/020-000_4066966475739
Hersteller: Wago
EAN: 4066966475739

UVP: 14,23 €

8,96 €

pro 1 Stk inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Bitte beachten Sie das Abnahmeintervall von 24 Stk. (Gesamtpreis 214.95 €)

Leiterplattenklemme; Hebel; 16 mm²; Rastermaß 10 mm; 4-polig; Push-in CAGE CLAMP®; grau

Leiterplattenklemme Serie 2616 mit Hebel

Die Leiterplattenklemme mit der Artikelnummer 2616-1104/020-000 ermöglicht einen einfachen und zuverlässigen Anschluss. Setzen Sie beim Design-In Ihres Gerätes auf zuverlässige Sicherheit: Mit Leiterplattenklemmen erhalten Sie verschiedene Verwendungsmöglichkeiten. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 18 und 20 mm . Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgerüstet. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen sind in Breite x Höhe x Tiefe (42,8 x 37,2 x 32) mm. In Abhängigkeit von der Leiterart ist die Leiterplattenklemme für Leiterquerschnitte von 0,75 mm² bis 16 mm² geeignet. Für die Oberfläche der Kontakte wurde Zinn verwendet. Durch einen Hebel wird diese Leiterplattenklemme betätigt. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Der Leiter wird zur Oberfläche im Winkel von 0 ° eingeführt.

Weitere Informationen

Befestigungsart:	löten

Technische Daten und Merkmale zu Wago 2616-1104/020-000 Leiterplattenklemme Hebel 16 mm² Grau:

Bemessungsstoßspannung	8 kV
Winkel Leiterplatte/Leiteranschluss	0°/180° (horizontal)
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60 °C
Betriebstemperatur	105 °C
Bemessungsstrom In	76 A
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,75 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	25 mm²
Anzahl der elektrischen Anschlüsse	4
Werkstoff des Isolierkörpers	Thermoplast
Anzahl der Etagen	1
Anschließbarer Leiterquerschnitt mehrdrähtig	16 mm²
Gehäusefarbe	grau
Befestigungsart	löten
Anschlussart Leiterplatte	Lötanschluss
Länge des Pins	4 mm
Höhe	33,2 mm
Rastermaß der Anschlüsse	10 mm
Werkstoff der Anschlussoberfläche	Zinn
Art der Banderolierung	ohne
Bemessungsspannung	1000 V
Verschmutzungsgrad	2
Überspannungskategorie	III
Art der Leiterplattenbefestigung	Anschlusskontakt
Anschlussart Leiter	Federzuganschluss
