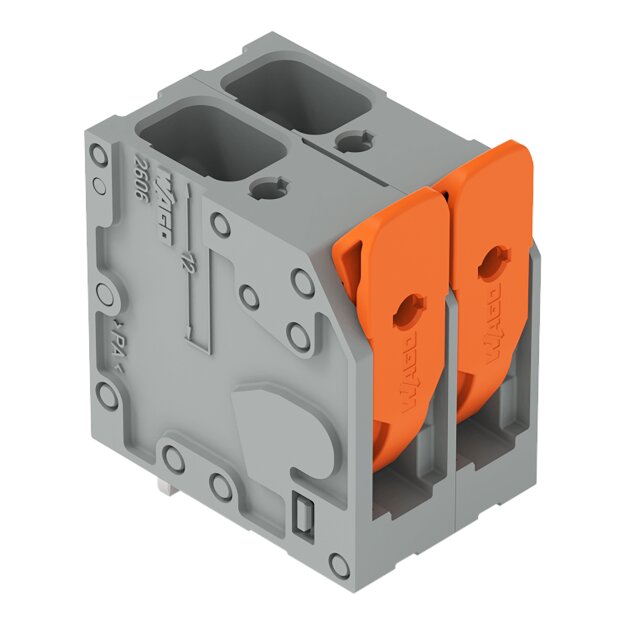

Wago 2606-3102 Leiterplattenklemme Hebel 6 mm² Grau

Wago 2606-3102 Leiterplattenklemme Hebel 6 mm² Grau

Artikelnummer: 2606-3102 Wago-2606-3102_4066966732221
Hersteller: Wago
EAN: 4066966732221

UVP: 3,55 €

2,23 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Leiterplattenklemme; Hebel; 6 mm²; Rastermaß 7,5 mm; 2-polig; Push-in CAGE CLAMP®; grau

Leiterplattenklemme Serie 2606, grau

Bei dieser Leiterplattenklemme mit der Artikelnummer 2606-3102 steht ein schneller und zuverlässiger Anschluss im Vordergrund. Unsere Leiterplattenklemmen geben Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 11 bis 13 mm erforderlich. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgestattet. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Maße betragen in Breite x Höhe x Tiefe (17,85 x 31 x 24) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,2 mm² bis 10 mm² geeignet.

Hebel auf, Leiter rein, Hebel zu!

Die Oberfläche der Kontakte ist aus Zinn. Für diese Leiterplattenklemme erfolgt die Betätigung per Hebel. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird in einem 90 °-Winkel zur Platine eingeführt.

Verlötung mittels THT
Betätigung über Hebel
einbaufertig, sofort nutzbar
Rastermaß: 7,5 mm
Für jede Verdrahtungsaufgabe die richtige Klemme

Technische Daten und Merkmale zu Wago 2606-3102 Leiterplattenklemme Hebel 6 mm² Grau:

Bemessungsstoßspannung	8 kV
Winkel Leiterplatte/Leiteranschluss	90° (vertikal nach oben)
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60 °C
Betriebstemperatur	105 °C
Bemessungsstrom In	41 A
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,2 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	10 mm²
Anzahl der elektrischen Anschlüsse	2
Werkstoff des Isolierkörpers	Thermoplast
Anzahl der Etagen	1
Gehäusefarbe	grau
Anschlussart Leiterplatte	Lötanschluss
Länge des Pins	4 mm
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	6 mm²
Höhe	27 mm
Rastermaß der Anschlüsse	7,5 mm
Werkstoff der Anschlussoberfläche	Zinn
Art der Banderolierung	ohne
Bemessungsspannung	1000 V
Art der Leiterplattenbefestigung	Anschlusskontakt
Anschlussart Leiter	Federzuganschluss
