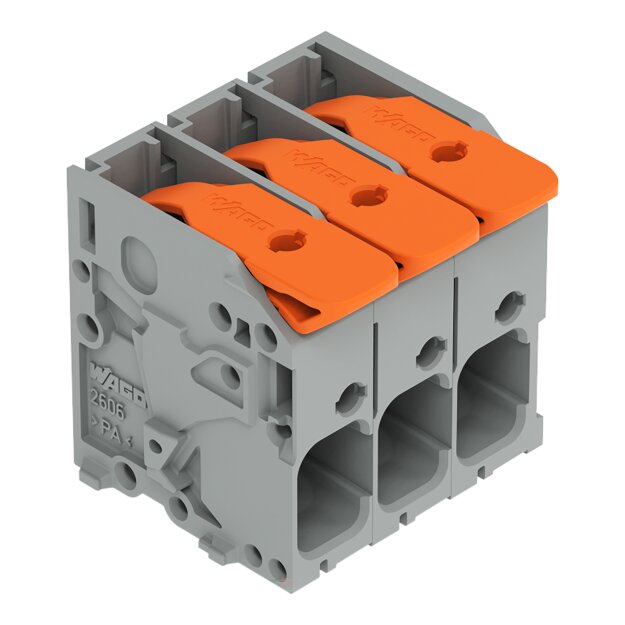

Wago 2606-1103/020-004 Leiterplattenklemme Hebel 6 mm² Schwarz

Wago 2606-1103/020-004 Leiterplattenklemme Hebel 6 mm² Schwarz

Artikelnummer: 2606-1103/020-004 Wago-06-1103/020-004_4066966737462
Hersteller: Wago
EAN: 4066966737462

UVP: 5,85 €

3,68 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Leiterplattenklemme; Hebel; 6 mm²; Rastermaß 7,5 mm; 3-polig; Push-in CAGE CLAMP®; schwarz

Leiterplattenklemme Serie 2606 mit Rastermaß 7,5 mm

Die Leiterplattenklemme hat die Artikelnummer 2606-1103/020-004 und ermöglicht einen schnellen und sicheren Anschluss. Unsere Leiterplattenklemmen geben Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 11 bis 13 mm erforderlich. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgestattet. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Breite x Höhe x Tiefe sind die Maße (25,35 x 28 x 24,3) mm. In Abhängigkeit von der Leiterart ist diese Leiterplattenklemme für Leiterquerschnitte von 0,2 mm² bis 10 mm² ausgelegt.

Der Universalanschluss für alle Leiterarten – die Push-in CAGE CLAMP®

Die Kontaktoberfläche besteht aus Zinn. Diese Leiterplattenklemme wird durch einen Hebel betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird im Winkel von 0 ° zur Oberfläche eingeführt.

Verlötung mittels THT
Rastermaß: 7,5 mm
Polzahl: 3
strukturierte und schnelle Elektroinstallation
Kompakte Baugrößen

Weitere Informationen

Befestigungsart:	löten

Technische Daten und Merkmale zu Wago 2606-1103/020-004 Leiterplattenklemme Hebel 6 mm² Schwarz:

Bemessungsstoßspannung	8 kV
Winkel Leiterplatte/Leiteranschluss	0°/180° (horizontal)
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60 °C
Betriebstemperatur	105 °C
Bemessungsstrom In	41 A
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,2 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	10 mm²
Anzahl der elektrischen Anschlüsse	3
Werkstoff des Isolierkörpers	Thermoplast
Anzahl der Etagen	1
Gehäusefarbe	schwarz
Befestigungsart	löten
Anschlussart Leiterplatte	Lötanschluss
Länge des Pins	4 mm
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	6 mm²
Höhe	24 mm
Rastermaß der Anschlüsse	7,5 mm
Werkstoff der Anschlussoberfläche	Zinn
Art der Banderolierung	ohne
Bemessungsspannung	1000 V
Verschmutzungsgrad	2
Überspannungskategorie	III
Art der Leiterplattenbefestigung	Anschlusskontakt
Anschlussart Leiter	Federzuganschluss

Weitere Hinweise zum vernetzten Produkt und der Datennutzung

Herstellerinformation

WAGO GmbH & Co. KG
Hansastraße 27
32423 Minden
Nordrhein-Westfalen
Deutschland
info.de@wago.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
