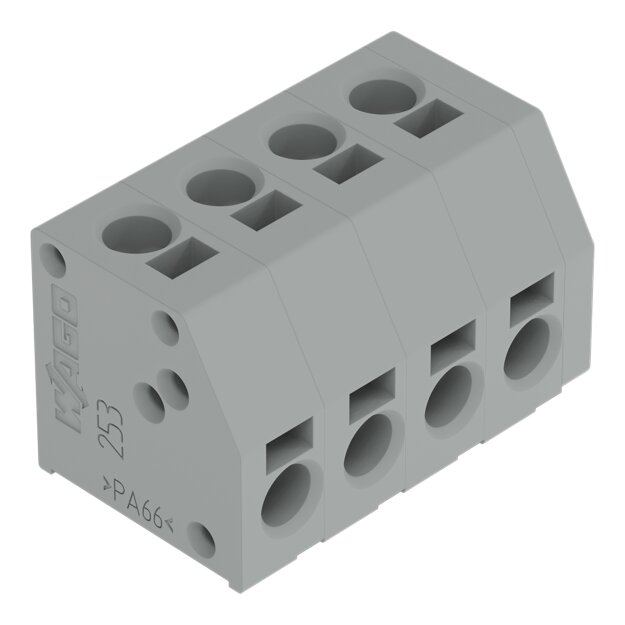

Wago 253-109 2-Leiter-Leiterplattenklemme

Wago 253-109 2-Leiter-Leiterplattenklemme

Artikelnummer: 253-109 Wago-253-109_4044918689557
Hersteller: Wago
EAN: 4044918689557

UVP: 3,37 €

2,12 €

pro 1 Stk inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Bitte beachten Sie das Abnahmeintervall von 25 Stk. (Gesamtpreis 53.03 €)

2-Leiter-Leiterplattenklemme
1,5 mm²
Rastermaß 5 mm
9-polig
PUSH WIRE®
grau

Leiterplattenklemme Serie 253 mit Betätigungswerkzeug

Die Leiterplattenklemme hat die Artikelnummer 253-109 und ermöglicht einen schnellen und sicheren Anschluss. Setzen Sie beim Design-In Ihres Gerätes auf zuverlässige Sicherheit: Mit Leiterplattenklemmen haben Sie vielseitige Verwendungsmöglichkeiten. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 8,5 und 9,5 mm . Dieses Produkt mit insgesamt 2 Leiteranschlüssen verwendet die PUSH WIRE®- wie auch PUSH WIRE®-Technologie. Der Steckklemmanschluss PUSH WIRE® nutzt die Knicksteifigkeit der Leiter, um dadurch die Federkraft zu überbrücken und so den Leiter schneller zu klemmen. Die Abmessungen betragen in Breite x Höhe x Tiefe (47 x 16,6 x 12,8) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 1,5 mm² zum einen und für Leiterquerschnitte von 0,5 mm² bis 1,5 mm² zum anderen geeignet. Die Kontaktoberfläche besteht aus Zinn. Für diese Leiterplattenklemme erfolgt die Betätigung per Betätigungswerkzeug. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Der Leiter wird in einem 0 °-Winkel zur Oberfläche eingeführt.

Weitere Informationen

Befestigungsart:	löten
