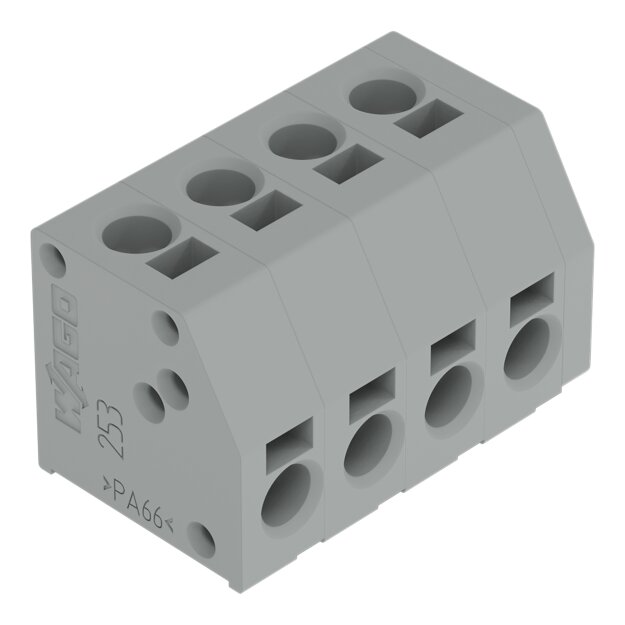

Wago 253-104 2-Leiter-Leiterplattenklemme

Wago 253-104 2-Leiter-Leiterplattenklemme

Artikelnummer: 253-104 Wago-253-104_4044918689243
Hersteller: Wago
EAN: 4044918689243

UVP: 1,57 €

0,99 €

pro 1 Stk inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Bitte beachten Sie das Abnahmeintervall von 55 Stk. (Gesamtpreis 54.35 €)

2-Leiter-Leiterplattenklemme
1,5 mm²
Rastermaß 5 mm
4-polig
PUSH WIRE®
grau

Leiterplattenklemme Serie 253 mit Lötstiftabmessungen 0,5 x 0,8 mm

Bei dieser Leiterplattenklemme (Artikelnummer 253-104) steht ein schneller und zuverlässiger Anschluss im Vordergrund. Mit unseren Leiterplattenklemmen erhalten Sie ein universelles Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 8,5 bis 9,5 mm benötigt. Dieses Produkt mit seinen 2 Leiteranschlüssen basiert auf der PUSH WIRE®- und PUSH WIRE®-Technologie. Der Steckklemmanschluss PUSH WIRE® nutzt die Knicksteifigkeit der Leiter, um damit die Federkraft zu überwinden und so den Leiter einfacher zu klemmen. Die Maße sind in Breite x Höhe x Tiefe (22 x 16,6 x 12,8) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 1,5 mm² zum einen und für Leiterquerschnitte von 0,5 mm² bis 1,5 mm² zum anderen geeignet. Die Kontaktoberfläche besteht aus Zinn. Durch ein Betätigungswerkzeug wird diese Leiterplattenklemme betätigt. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Der Leiter wird zur Platine in einem 0 °-Winkel eingeführt.

Weitere Informationen

Befestigungsart:	löten
