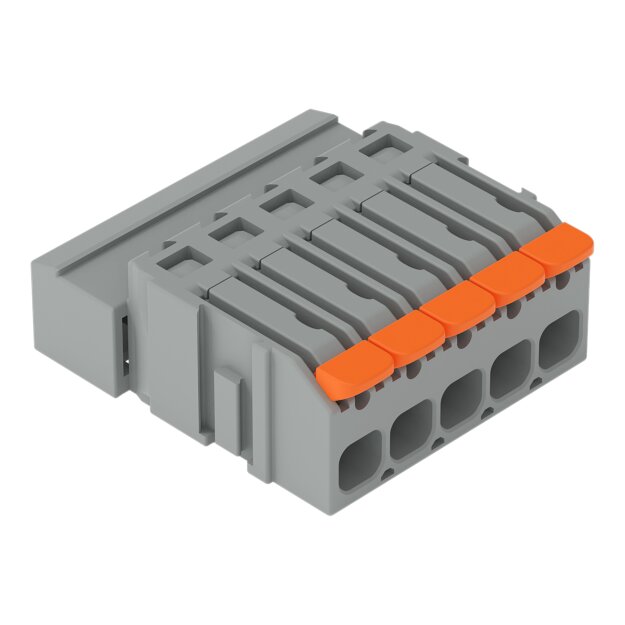

1-Leiter-Stiftleiste; Hebel; Push-in CAGE CLAMP®; 2,5 mm²; Rastermaß 5 mm; 5-polig; 2,50 mm²; grau
Stiftleiste Serie 2231 mit 0 ° Leiterabgang zur Steckrichtung
Bei dieser Stiftleiste mit der Artikelnummer 2231-1605 ist eine ordentliche Elektroinstallation der Schwerpunkt. Mit unseren Leiterplatten-Steckverbindern erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Diese Stiftleiste benötigt für den Leiteranschluss eine Abisolierlänge zwischen 11 und 12 mm . Bei diesem Produkt kommt die Push-in CAGE CLAMP®-Technologie zum Tragen. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Breite x Höhe x Tiefe betragen die Abmessungen (28,2 x 11,5 x 30,6) mm. In Abhängigkeit von der Leiterart ist die Stiftleiste geeignet für Leiterquerschnitte von 0,2 mm² bis 2,5 mm².Hebel auf, Leiter rein, Hebel zu!
Die Kontaktoberfläche besteht aus Zinn. Für diese Stiftleiste/Stecker erfolgt die Betätigung per Hebel. Das "Multi Connection System" – MCS von WAGO ist das vielfältige Steckverbindersystem mit überzeugenden Lösungen für Ihre Anwendungen.- Betätigung über Hebel
- Polzahl: 5
- großes Portfolio an Einsatzmöglichkeiten dank Leiterquerschnittsbereich von 0,08 bis 25 mm²
- dauerhaft sichere Verbindungen
- Für jede Verdrahtungsaufgabe die richtige Klemme
| Polzahl: | 5 |
Technische Daten und Merkmale zu Wago 2231-1605 1-Leiter-Stiftleiste Hebel Push-in CAGE CLAMP® Grau:
| Bemessungsstoßspannung | 4 kV |
| Anzahl der Steckkontaktreihen | 1 |
| Anschließbare Kabeltype | Rundkabel |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Betriebstemperatur | -60 °C |
| Betriebstemperatur | 100 °C |
| Bemessungsstrom In | 16 A |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,2 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 2,5 mm² |
| Werkstoff des Isolierkörpers | Polyamid (PA) |
| Beschichtung Gehäuse | unbeschichtet |
| Gehäusefarbe | grau |
| Rastermaß der Kontakte | 5 mm |
| Winkel Kontakt/Leiteranschluss | 90° (vertikal nach oben) |
| Kontaktausführung | Stift |
| Werkstoff des Kontaktes | sonstige Kupferlegierungen |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Werkstoff des Gehäuses | Kunststoff |
| Art der Verbindung | Leiterplatte zu Kabel |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,25 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 1,5 mm² |
| Polzahl | 5 |
| Werkstoff der Kontaktbeschichtung | Zinn |
| Bemessungsspannung | 320 V |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
