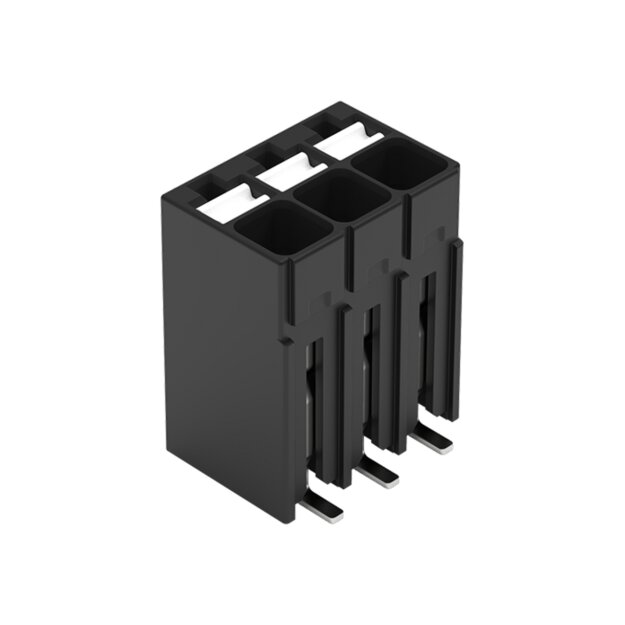

Wago 2086-1103/700-000/997-605 SMD-Leiterplattenklemme

Wago 2086-1103/700-000/997-605 SMD-Leiterplattenklemme

Artikelnummer: 2086-1103/700-000/997-605 Wago-2086-1103_4066966160024
Hersteller: Wago
EAN: 4066966160024

UVP: 1,51 €

1,10 €

pro 1 Stk inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Bitte beachten Sie das Abnahmeintervall von 270 Stk. (Gesamtpreis 296.78 €)

SMD-Leiterplattenklemme
Drücker
1,5 mm²
Rastermaß 3,5 mm
3-polig
Push-in CAGE CLAMP®
im Gurt
schwarz

Leiterplattenklemme Serie 2086 mit Rastermaß 3,5 mm

Die Leiterplattenklemme hat die Artikelnummer 2086-1103/700-000/997-605 und ermöglicht eine einfache und zuverlässige Verdrahtung. Mit unseren Leiterplattenklemmen erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 8 bis 9 mm benötigt. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgerüstet. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen sind in Breite x Höhe x Tiefe (11,2 x 13,85 x 7,8) mm. In Abhängigkeit von der Leiterart ist die Leiterplattenklemme geeignet für Leiterquerschnitte von 0,14 mm² bis 1,5 mm². Für die Kontaktoberfläche wurde Zinn verwendet. Diese Leiterplattenklemme wird durch einen Drücker betätigt. Die SMD-Leiterplattenklemme wird mittels Reflow-Lötverfahren verlötet. Der Leiter wird in einem 90 °-Winkel zur Platine eingeführt.

Weitere Informationen

Befestigungsart:	löten
