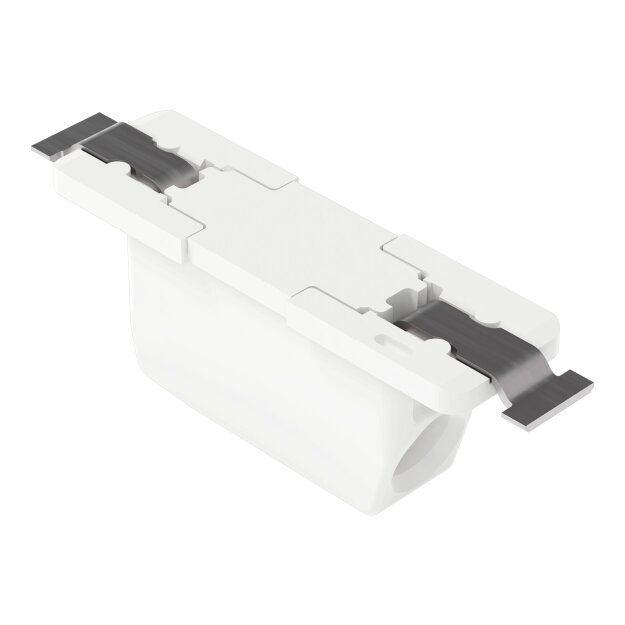

Wago 2070-461/998-606 SMD-Through-Board-Leiterplattenklemme 0,75 mm² Rastermaß 6,5 mm Weiß

Artikelnummer: 2070-461/998-606 Wago-070-461/998-606_4055143932783
Hersteller: Wago
EAN: 4055143932783

0,50 €

pro 1 Stk inkl. 19% USt. , zzgl.

Voraussichtlich verfügbar ab: 01.07.2026 (Vorbestellung möglich)

Bitte beachten Sie das Abnahmeintervall von 7020 Stk. (Gesamtpreis 3525.30 €)

SMD-Through-Board-Leiterplattenklemme; 0,75 mm²; Rastermaß 6,5 mm; 1-polig; Push-in CAGE CLAMP®; im Gurt; weiß

Leiterplattenklemme Serie 2070 mit 0 ° Leitereinführung zur Platine

Bei dieser Leiterplattenklemme (Artikelnummer 2070-461/998-606) steht ein schneller und zuverlässiger Anschluss im Vordergrund. Mit unseren Leiterplattenklemmen bekommen Sie ein universelles Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 8 bis 10 mm benötigt. Bei diesem Produkt findet die Push-in CAGE CLAMP®-Technologie Verwendung. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe betragen die Maße (5,3 x 7,45 x 22,2) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,2 mm² bis 0,75 mm² geeignet.

Der Universalanschluss für alle Leiterarten – die Push-in CAGE CLAMP®

Die Kontaktoberfläche ist aus Zinn. Diese Leiterplattenklemme wird durch ein Betätigungswerkzeug betätigt. Die Verlötung der SMD-Leiterplattenklemme erfolgt mittels Reflow-Lötverfahren. Der Leiter wird im 0 °-Winkel zur Oberfläche eingeführt.

Betätigung über Betätigungswerkzeug
einbaufertig, sofort nutzbar
Kompakte Baugrößen
Verlötung mittels Reflow-Lötverfahren
Polzahl: 1

Weitere Informationen

Hersteller-Farbe:	Weiß
Polzahl:	1
Farbe:

Technische Daten und Merkmale zu Wago 2070-461/998-606 SMD-Through-Board-Leiterplattenklemme 0,75 mm² Rastermaß 6,5 mm Weiß:

Höhe	7,45 mm
Betriebstemperatur	-60 °C
Betriebstemperatur	105 °C
Polzahl	1
Bemessungsstrom In	9 A
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,2 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,75 mm²
Bemessungsspannung	320 V
Breite	5,3 mm
Werkstoff des Isolierkörpers	Thermoplast
Ausführung elektrischer Anschluss 2	Federzuganschluss
Farbe	Weiß
Tiefe	22,2 mm
Montageart	sonstige
