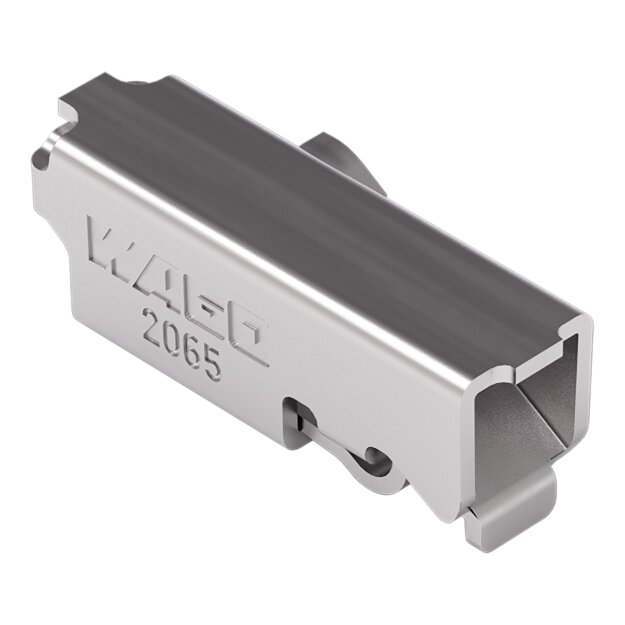

Wago 2065-100/998-403 SMD-Leiterplattenklemme

Wago 2065-100/998-403 SMD-Leiterplattenklemme

Artikelnummer: 2065-100/998-403 Wago-2065-100/998-403_4055143665469
Hersteller: Wago
EAN: 4055143665469

0,35 €

pro 1 Stk inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Bitte beachten Sie das Abnahmeintervall von 2650 Stk. (Gesamtpreis 936.51 €)

SMD-Leiterplattenklemme
Drücker
0,75 mm²
Rastermaß 6,5 mm
1-polig
Push-in CAGE CLAMP®
im Gurt
Ohne Gehäuse
silberfarben

Leiterplattenklemme Serie 2065 mit Rastermaß 6,5 mm

Bei dieser Leiterplattenklemme mit der Artikelnummer 2065-100/998-403 steht eine schnelle und zuverlässige Verbindung im Vordergrund. Setzen Sie beim Design-In Ihres Gerätes auf bewährte Sicherheit: Mit Leiterplattenklemmen haben Sie verschiedene Verwendungsmöglichkeiten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 7,5 bis 9,5 mm benötigt. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgestattet. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Die Maße sind in Breite x Höhe x Tiefe (2,9 x 2,7 x 8) mm. In Abhängigkeit von der Leiterart ist die Leiterplattenklemme für Leiterquerschnitte von 0,2 mm² bis 0,75 mm² geeignet. Die Oberfläche der Kontakte ist aus Zinn. Für diese Leiterplattenklemme erfolgt die Betätigung per Drücker. Die Verlötung der SMD-Leiterplattenklemme erfolgt mittels Reflow-Lötverfahren. Der Leiter wird im Winkel von 0 ° zur Oberfläche eingeführt.

Die Serie 2065 ist in ihrer Baugröße aufs Wesentliche konzentriert. Sie besticht durch ihr elegantes Design. Kontaktrahmen und Feder mehr ist nicht nötig, um ein- und feindrähtige Leiter zuverlässig zu kontaktieren. Der silberfarbene, rechtwinklige Kontakt mit seiner durchgehenden Tunneldecke und den abgerundeten Kanten lässt eine besondere Stabilität erkennen. Gleichzeitig ist die Klemme besonders schlank und platzsparend auf der Platine und reduziert die Schattenbildung. Eine nach oben gerichtete Einführschräge erleichtert zudem die Verdrahtung der Leiter. Die Öffnungen im Rahmen erlauben nicht nur die Betätigung der Klemmstelle für den Anschluss von feindrähtigen Leitern sie ermöglichen auch einen offenen Blick auf die Technik.

Weitere Informationen

Polzahl:	1
