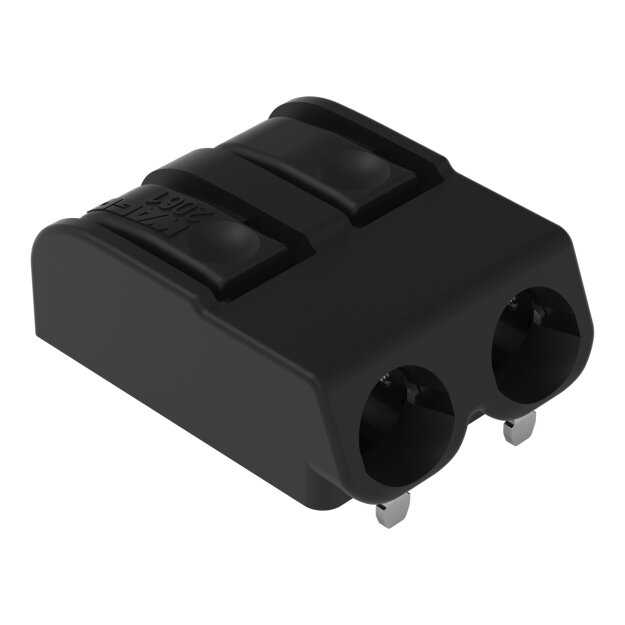

THR-Leiterplattenklemme
Drücker
1,5 mm²
Rastermaß 6 mm
2-polig
Push-in CAGE CLAMP®
im Gurt
schwarz
Leiterplattenklemme Serie 2061 mit Push-in CAGE CLAMP®
Bei dieser Leiterplattenklemme (Artikelnummer 2061-1662/998-404) steht ein schneller und sicherer Anschluss im Vordergrund. Unsere Leiterplattenklemmen geben Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 7 bis 10 mm nötig. Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Die Maße sind in Breite x Höhe x Tiefe (11,7 x 7,1 x 15,2) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,25 mm² bis 1,5 mm² geeignet. Die Oberfläche der Kontakte besteht aus Zinn. Für diese Leiterplattenklemme erfolgt die Betätigung per Drücker. Die Verlötung der Leiterplattenklemme erfolgt mittels THR. Der Leiter wird im 0 °-Winkel zur Oberfläche eingeführt.
