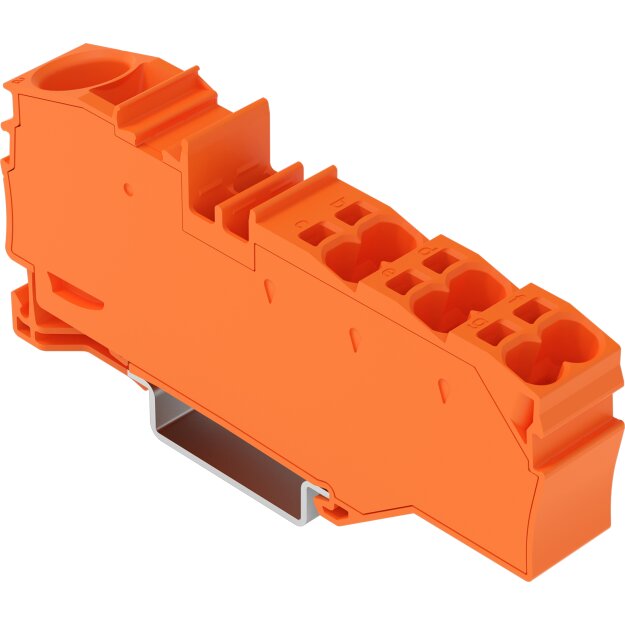

Verteilerklemme; mit Betätigungsöffnung; 1 x 16 mm² / 6 x 4 mm²; mit integrierter Abschlussplatte; für Anwendungen Ex e II geeignet; seitliche und mittige Beschriftung; für Tragschiene 35 x 15 und 35 x 7,5; Push-in CAGE CLAMP®; 16,00 mm²; orange
Verteilerklemme Serie 2016 mit Push-in CAGE CLAMP®
Die Verteilerklemme hat die Artikelnummer 2016-8032 und verspricht eine fehlerfreie Elektroinstallation. Bei dieser Verteilerklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von mindestens 18 bis 20 mm erforderlich. Mit Verteilerklemmen lassen sich Potentialverteilungen extrem kompakt mit nur einer Klemme umsetzen. Ihr Aufbau ermöglicht den Anschluss von größeren Leiterquerschnitten auf der einen und mehreren kleinen Leiterquerschnitten auf der anderen Seite. Neben der Potentialverteilung können diese Klemmen auch für die Sammlung von Potentialen eingesetzt werden. Dieses Produkt basiert auf der Push-in CAGE CLAMP®- sowie die Push-in CAGE CLAMP®-Technologie. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Breite x Höhe x Tiefe betragen die Abmessungen (12,8 x 87 x 43,5) mm. Diese Verteilerklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 16 mm² zum einen und für Leiterquerschnitte von 0,5 mm² bis 6 mm² zum anderen geeignet.Perfekter Anschluss aller Leiterarten dank Push-in CAGE CLAMP®
Für diese Durchgangsreihenklemme erfolgt die Betätigung per Betätigungswerkzeug. TOPJOB® S Reihenklemmen sorgen in verschiedenen Industrieanwendungen sowie in der modernen Gebäudeinstallation für eine sichere elektrische Verbindung. Mit nur einem Reihenklemmensystem können Sie überall auf der Welt und in allen Anwendungen arbeiten. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).- wartungsfreier Universalanschluss mit Push-in CAGE CLAMP®
- dauerhaft sichere Verbindungen
- Betätigung über Betätigungswerkzeug
- Für jede Verdrahtungsaufgabe die richtige Klemme
- für bestimmte Ex-Anwendungen geeignet
Weitere Informationen
| Hersteller-Farbe: | Orange |
| Montageart: | Hutschiene TH35 |
| Farbe: |
|
Technische Daten und Merkmale zu Wago 2016-8032 Verteilerklemme mit Betätigungsöffnung 1 x 16 mm² / 6 x 4 mm² Orange:
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 16 mm² |
| Anzahl der Klemmstellen je Etage | 7 |
| Höhe | 87 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Betriebstemperatur | 105 °C |
| Geeignet für Leiterwerkstoff | Kupfer |
| Bemessungsstrom In | 76 A |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 25 mm² |
| Breite | 12,8 mm |
| Bemessungsspannung | 800 V |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Werkstoff des Isolierkörpers | sonstige |
| Anzahl der Etagen | 1 |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | Orange |
| Tiefe | 43,5 mm |
| Montageart | Hutschiene TH35 |
