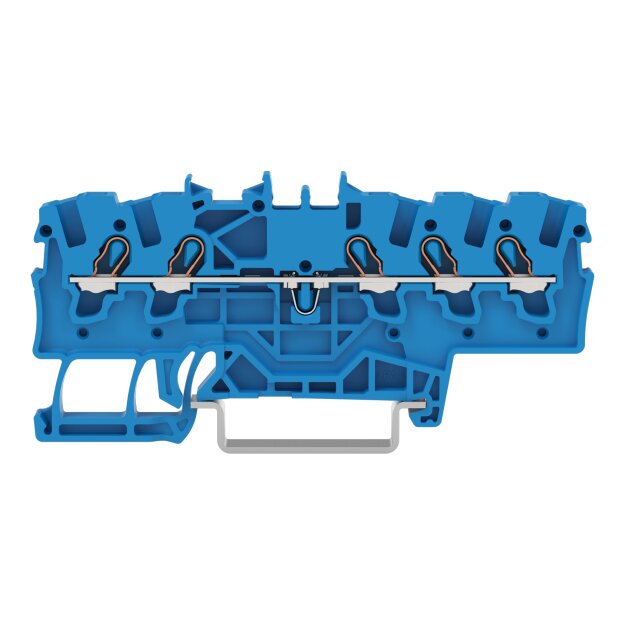

5-Leiter-Durchgangsklemme; 1,5 mm²; für Anwendungen Ex e II geeignet; seitliche und mittige Beschriftung; für Tragschiene 35 x 15 und 35 x 7,5; Push-in CAGE CLAMP®; 1,50 mm²; blau
Durchgangsklemme Serie 2001 mit Betätigungswerkzeug
Die Durchgangsklemme hat die Artikelnummer 2001-1504 und ermöglicht einen schnellen und zuverlässigen Anschluss. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 bis 11 mm nötig. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Bei diesem Produkt findet die Push-in CAGE CLAMP®-Technologie Verwendung. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Breite x Höhe x Tiefe betragen die Abmessungen (4,2 x 80,6 x 39,5) mm. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,25 mm² bis 2,5 mm² geeignet. Diese Durchgangsreihenklemme wird durch ein Betätigungswerkzeug betätigt. Die TOPJOB® S Reihenklemmen schaffen in unterschiedlichen Industrieanwendungen und in der modernen Gebäudeinstallation eine zuverlässige elektrische Verbindung. Sie ermöglichen schnelles Verdrahten durch das direkte Stecken eindrähtiger, mehrdrähtiger sowie feindrähtiger Leiter mit Aderendhülsen. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).Weitere Informationen
| Hersteller-Farbe: | Blau |
| Montageart: | Hutschiene TH35 |
| Farbe: |
|
Technische Daten und Merkmale zu Wago 2001-1504 5-Leiter-Durchgangsklemme 1,5 mm² für Anwendungen Ex e II geeignet Blau:
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,75 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 1,5 mm² |
| Anzahl der Klemmstellen je Etage | 5 |
| Höhe | 80,6 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Betriebstemperatur | -60 °C |
| Betriebstemperatur | 105 °C |
| Geeignet für Leiterwerkstoff | Kupfer |
| Bemessungsstrom In | 18 A |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,25 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 2,5 mm² |
| Breite | 4,2 mm |
| Bemessungsspannung | 800 V |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Werkstoff des Isolierkörpers | Thermoplast |
| Anzahl der Etagen | 1 |
| Abschlussplatte erforderlich | Ja |
| Farbe | Blau |
| Tiefe | 32,9 mm |
| Montageart | Hutschiene TH35 |
