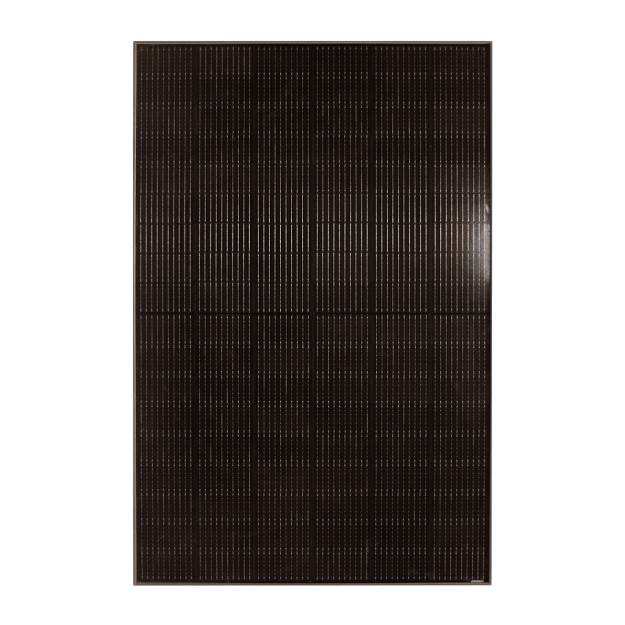

Suntech PV-Modul Ultra V mini 400W.
Merkmale:
- Hohe Ausgangsleistung
- Ausgezeichnetes Schwachlicht-Verhalten
- Geringere Betriebstemperatur
- Erweiterte mechanische Belastbarkeit
- Standhalten in rauer Umgebung
Details:
- Solarzelle: Monokristallines Silizium 182 mm
- Anzahl der Zellen: 108 (6 x 18)
- Maße: 1722 x 1134 x 30 mm
- Gewicht: 21 kg
- Frontglas: 3,2 mm voll gehärtetes Glas
- Ausgangskabel: 4,0 mm²
- Verteilerdose: Schutzklasse IP68 (3 Bypass-Dioden)
- Betriebstemperatur Modul: -40 °C bis +85 °C
- Maximale Systemspannung: 1500 V DC (IEC)
- Steckverbinder: MC4 EVO2, Cable01S, STP-XC4
- Leistungstoleranz: 0/+5 W
- Marke: Suntech
Produktdatenblatt
Ultra V mini
Produktdetails
- Halbzelliges Monofaziales Modul
- Ausgangsleistung: 390-410W
- Maximale Effiziens: 21,0%
Hohe Auslastung
Verglichen mit 166 mm basierten Halbzellenmodulen, erhöht sich die Ausgangsleistung der Module um ca. 25 - 30 Wp
Stromklassensortierung bei Suntech
Bei Suntech werden die Module in die Stromklassen (I, II, III) sortiert bzw. unterschieden. Werden Module der gleichen Stromklasse in Reihe verschaltet, dann kann sich die Systemleistung um bis zu 2% erhöhen und so die Wirtschaftlichkeit der Anlage verbessern.
Ausgezeichnetes Schwachlicht-Verhalten
Solarzellen und Module von Suntech sind so entwickelt, das diese bei schwachen Lichtverhältnissen wie Sonnenuntergang, Bewölkung oder Morgendämmerung noch die bestmögliche Ausgangsleistung haben.
Branchenführende Garantie
25 Jahre
Lineare Garantie
15 Jahre
Produktgarantie
2 %
Degratation im ersten Jahr
0,55 %
Degratation jährlich
Elektrische Daten (STP)
Maximale Leistung (Pmax/W) (Wp)*: 400Optimale Betriebsspannung (Vmp/V) (W): 31,18
Optimaler Betriebsstrom (Imp/A): 12,88
Leerlaufspannung (Voc/V): 37,04
Leerlaufspannung-UOC (V): 49,7
Kurzschlussstrom (Isc/A) : 13,73
Modulwirkungsgrad (%): 20,5
STP: Einstrahlung 1000 W/m², Zelltemperatur 25 °C, Spektrale Verteilung von AM 1,5
Elektrische Daten (NMOT)
Maximale Leistung (Pmax/W) (Wp): 302,3Optimale Betriebsspannung (Vmp/V): 28,8
Optimaler Betriebsstrom (Imp/A): 10,50
Leerlaufspannung (Voc/V): 34,8
Kurzschlussstrom (Isc/A) : 11,04
NMOT: Einstrahlung 800 W/m2, Umgebungstemperatur 20 °C, Windgeschwindigkeit 1 m/s.
Mechanische Daten
Solarzellen: Monokristallines Silizium 182mmZellanordnung: 108 Zellen (6x18)
Modulmaße: 1722×1134×30mm
Gewicht: 21,0kg
Glas: 3,2mm, voll gehärtet
Betriebstemperatur: -40 °C bis +85 °C
Maximale Sytemspannung: 1500V DC (IEC)
Leistungstoleranz: 0/+5 W
Anschlussdose: IP68
Kabel: Photovoltaikkabel: 4,0mm²
Kabel: Querformat: 1.400/1.400mm
Temperaturwerte
NMOT(Nennbetriebstemperatur der Zelle): 42°C (±2K)Temperaturkoeffizient von PMAX: -0,34 %/K
Temperaturkoeeffizient von VOC: -0,26 %/K
Temperaturkoeffizient von ISC: 0,05 %/K
