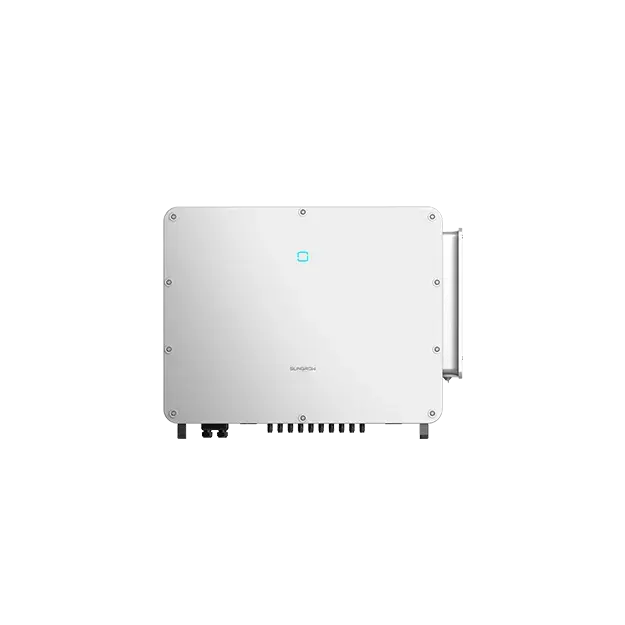

Sungrow SG125CX-P3-V1 String-Wechselrichter 125 kW
Der Sungrow SG125CX-P3-V1 ist ein dreiphasiger String-Wechselrichter für leistungsstarke Photovoltaikanlagen im gewerblichen und industriellen Bereich. Mit einer AC-Nennleistung von 125 kW und einer empfohlenen maximalen PV-Eingangsleistung von 198 kWp ist das Gerät für größere Dach- und Freiflächenanlagen ausgelegt.
Für eine flexible Auslegung der PV-Generatoren verfügt der Wechselrichter über 10 unabhängige MPP-Tracker mit jeweils zwei String-Eingängen. Pro MPPT sind bis zu 40 A Eingangsstrom möglich. Der breite MPPT-Spannungsbereich von 180 bis 1000 V ermöglicht die Anpassung an unterschiedliche Stringlängen und Modulkonfigurationen.
Hoher Wirkungsgrad und flexible PV-Auslegung
Der SG125CX-P3-V1 erreicht einen maximalen Wirkungsgrad von 98,5 % und einen europäischen Wirkungsgrad von 98,3 %. Die maximale PV-Eingangsspannung beträgt 1100 V. Der für die Nennleistung vorgesehene MPPT-Spannungsbereich liegt zwischen 550 und 850 V.
Mit einem maximalen Eingangsstrom von 40 A je MPP-Tracker ist der Wechselrichter auch auf aktuelle PV-Module mit höheren Strömen ausgelegt. Insgesamt stehen 20 String-Eingänge zur Verfügung.
Integrierte Schutzfunktionen
Der Sungrow SG125CX-P3-V1 verfügt über verschiedene integrierte Schutz- und Überwachungsfunktionen. Dazu gehören unter anderem ein DC-Überspannungsschutz Typ I+II, ein AC-Überspannungsschutz Typ II, Verpolungsschutz, Fehlerstromüberwachung, Erdschlussüberwachung und ein DC-Schalter.
Zusätzlich sind eine Fehlerlichtbogen-Schutzeinrichtung (AFCI), eine String-Stromüberwachung und eine PID-Recovery-Funktion integriert. Dadurch können unterschiedliche Betriebs- und Fehlerzustände innerhalb der PV-Anlage überwacht werden.
Kommunikation und Anlagenüberwachung
Für die Kommunikation steht standardmäßig RS485 zur Verfügung. Die lokale Bedienung und Inbetriebnahme erfolgt über Bluetooth und eine kompatible App. WLAN und Ethernet können abhängig von der Systemkonfiguration über entsprechende optionale Kommunikationskomponenten ergänzt werden.
Das Gehäuse besitzt die Schutzart IP66 und ist für anspruchsvolle Umgebungsbedingungen ausgelegt. Die Korrosionsschutzklasse C5 unterstützt den Einsatz auch an Standorten mit erhöhter atmosphärischer Belastung. Die Kühlung erfolgt über eine intelligente forcierte Luftkühlung.
-
Produkttyp: dreiphasiger String-Wechselrichter
-
AC-Nennleistung: 125 kW
-
Maximale AC-Scheinleistung: 125 kVA
-
Empfohlene maximale PV-Eingangsleistung: 198 kWp
-
Maximale DC-Eingangsspannung: 1100 V
-
Minimale Eingangsspannung: 180 V
-
Startspannung: 200 V
-
DC-Nennspannung: 600 V
-
MPPT-Spannungsbereich: 180–1000 V
-
MPPT-Bereich bei Nennleistung: 550–850 V
-
Anzahl MPP-Tracker: 10
-
PV-Strings je MPPT: 2
-
Gesamtzahl String-Eingänge: 20
-
Maximaler Eingangsstrom: 400 A gesamt / 40 A je MPPT
-
Maximaler DC-Kurzschlussstrom: 500 A gesamt / 50 A je MPPT
-
Maximaler Strom je DC-Steckverbinder: 30 A
-
AC-Nennspannung: 3/N/PE, 220/380 V oder 230/400 V
-
AC-Spannungsbereich: 320–480 V
-
Netzfrequenz: 50 / 60 Hz
-
Maximaler Wirkungsgrad: 98,5 %
-
Europäischer Wirkungsgrad: 98,3 %
-
Leistungsfaktor bei Nennleistung: > 0,99
-
Einstellbarer Leistungsfaktor: 0,8 kapazitiv bis 0,8 induktiv
-
DC-Überspannungsschutz: Typ I+II
-
AC-Überspannungsschutz: Typ II
-
Fehlerlichtbogenerkennung: AFCI
-
PID-Recovery: integriert
-
String-Stromüberwachung: integriert
-
DC-Schalter: integriert
-
Schutzart: IP66
-
Korrosionsschutz: C5
-
Betriebstemperatur: -30 bis +60 °C
-
Zulässige relative Luftfeuchtigkeit: 0–95 %, nicht kondensierend
-
Maximale Betriebshöhe: 3000 m
-
Kühlung: intelligente forcierte Luftkühlung
-
Kommunikation: RS485, Bluetooth + App
-
Optionale Kommunikation: WLAN, Ethernet
-
DC-Anschluss: MC4
-
Abmessungen (B × H × T): 1025 × 795 × 360 mm
-
Gewicht: bis 88 kg
-
Topologie: transformatorlos
FAQ zum Sungrow SG125CX-P3-V1
Welche AC-Leistung bietet der Sungrow SG125CX-P3-V1?
Der Wechselrichter besitzt eine AC-Nennleistung von 125 kW und eine maximale AC-Scheinleistung von 125 kVA.
Wie viele MPP-Tracker besitzt der SG125CX-P3-V1?
Der Wechselrichter verfügt über 10 unabhängige MPP-Tracker. Pro MPPT können zwei PV-Strings angeschlossen werden, sodass insgesamt 20 String-Eingänge zur Verfügung stehen.
Wie hoch darf die angeschlossene PV-Leistung sein?
Sungrow gibt eine empfohlene maximale PV-Eingangsleistung von 198 kWp an. Die konkrete Auslegung muss zusätzlich die zulässigen Spannungs-, Strom- und Stringgrenzen des Wechselrichters berücksichtigen.
Welche maximale DC-Spannung unterstützt der Wechselrichter?
Die maximale PV-Eingangsspannung beträgt 1100 V. Der reguläre MPPT-Arbeitsbereich reicht von 180 bis 1000 V.
Kann der SG125CX-P3-V1 mit einem Batteriespeicher betrieben werden?
Der SG125CX-P3-V1 ist ein netzgekoppelter PV-String-Wechselrichter und kein Hybrid-Wechselrichter. Ein direkter Batterieanschluss ist bei diesem Gerät nicht vorgesehen.
Welche Überspannungsschutzgeräte sind integriert?
Auf der DC-Seite ist ein Überspannungsschutz Typ I+II integriert. Auf der AC-Seite ist ein Überspannungsschutz Typ II vorhanden.
Verfügt der Wechselrichter über eine Fehlerlichtbogenerkennung?
Ja. Der SG125CX-P3 verfügt über eine integrierte AFCI-Funktion zur Erkennung von DC-Fehlerlichtbögen.
Ist der Sungrow SG125CX-P3-V1 für den Außenbereich geeignet?
Das Gehäuse besitzt die Schutzart IP66 und die Korrosionsschutzklasse C5. Der konkrete Montageort muss zusätzlich den Vorgaben der Installationsanleitung entsprechen.
Welche Kommunikationsmöglichkeiten stehen zur Verfügung?
Standardmäßig stehen RS485 sowie Bluetooth in Verbindung mit einer kompatiblen App zur Verfügung. WLAN und Ethernet können abhängig von der Systemkonfiguration über optionale Kommunikationskomponenten ergänzt werden.
