Striebel 2CPX056211R9999 Mess- und Wandler Komplettschr WA37KN23TV

Artikelnummer: 2CPX056211R9999 Striebel-2CPX056211R_4011617562115
Hersteller: Striebel & John
EAN: 4011617562115

UVP: 6.076,14 €

3.633,53 €

inkl. 19% USt. , zzgl. (Spedition)

auf Lager
Lieferzeit : 2-3 Tage

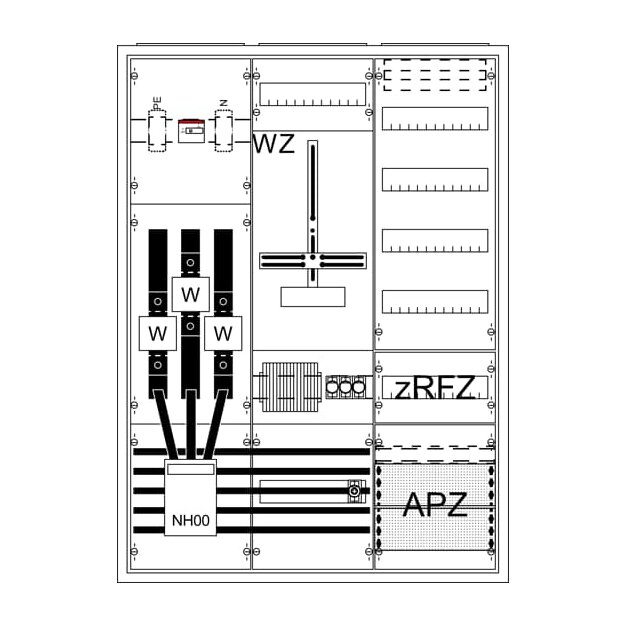

Mess- und Wandler Komplettschrank. Bemessungsbetriebsspannung Ue 415 V AC 50/60 Hz, Bemessungsstrom der Schaltgerätekombination InA 100 A, Abmessungen in mm (H x B x T): 1100 x 800 x 215, Netzsystem TN-S, 5-polig, Netzseitiger Anschlussraum Zählerplatz: mit Sammelschiene, Anzahl Wandlerzählerplatz 1, Anzahl Verteilerreihen 4, Netzseitiger Anschlussraum Zählerplatz: mit Sammelschiene, verdrahtet nach den Vorgaben des NB, Spannungspfad Sicherungssockel D01/3-polig mit 10A Sicherung, Lastbereich: Sammelschienensystem Cu-Schienen 12 x 5 mm 5-polig, Trennstelle vor dem Wandler Sicherungslasttrenner NH00/160 A, Wandlerbereich Wandlerauflage mit herausnehmbarer Wandlerlasche 170 x 30 x 5 mm, Ritz: EKS 60-03, EKS 70-04, EKSO 74, MBS: EASK 31.3, EASK 31.4, EASK 31.5, EASK 41.4, EASK 41.5 (Beistellung NB), Trennstelle nach dem Wandler Lastschalter125 A / 3-polig (10-70 qmm), Primärverdrahtung 35 qmm, N+PE 2 Anschlüsse N+PE 95qmm, Rasteinheit 7 RE, Bauhöhe 3, Feldbreite 3, Platzeinheiten 252, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035, vorbereitet zum Einbau einer Zählerwechselplatte Bauhöhe: 3 Bemessungsstrom: 100 A Breite (Netto-Abmessung): 800 mm Höhe (Netto-Abmessung): 1100 mm Montageart: Aufputzmontage/teilweise versenkt montiert Platzeinheiten (PLE): 252 Rastereinheiten (RE): 4 Schutzart: IP44 Schutzklasse: II (schutzisoliert) Tiefe (Netto-Abmessung): 215 mm Werkstoff: Stahlblech

Weitere Informationen

Serie:	ComfortLine Solutions
Produktgruppe:	Wandlerschrank

Technische Daten und Merkmale zu Striebel 2CPX056211R9999 Mess- und Wandler Komplettschr WA37KN23TV:

Dauerstrom Inc	100 A
Nennspannung (Un)	415 V
Bemessungsisolationsspannung Ui	690 V
Bemessungsfrequenz	50 Hz
Stoßstromfestigkeit	25 kA
Bemessungsstoßspannungsfestigkeit Uimp	6 kV
Anzahl der Türen	2
Anzahl der Schlösser	1
Anzahl der Verteilerreihen	4
Anzahl der Felder	3
Anzahl der Zählerplätze, direkt messend	0
Abschlusspunkt Zählerplatz (APZ)	Ja
Umgebungstemperatur	5 °C
Umgebungstemperatur	25 °C
RAL-Nummer	9016
Breite	800 mm
Höhe	1100 mm
Tiefe	215 mm

Herstellerinformation

Busch - Jaeger Elektro GmbH GB: S&J
Freisenbergstr. 2
58513 Lüdenscheid
Nordrhein-Westfalen
Deutschland
info.bje@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
