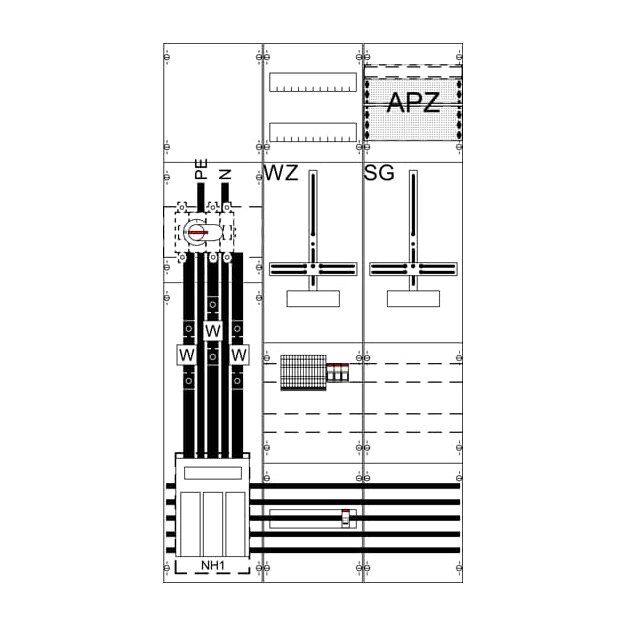

Striebel 2CPX056199R9999 Komplettfeld nach Westnetz in WF39KF1M

Artikelnummer: 2CPX056199R9999 Striebel-2CPX0561R_4011617561996
Hersteller: Striebel & John
EAN: 4011617561996

UVP: 7.981,33 €

4.772,84 €

inkl. 19% USt. , zzgl. (Sperrgut)

auf Lager
Lieferzeit : 2-3 Tage

Mess- und Wandlerfeld, Baureihe ComfortLine, Komplettfeld, mit Zählerkreuz, für den Innenbereich, Schutzart IP2XC, geltende Normen: DIN VDE 0603-1, VDE 0603-2-2, DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, Bemessungsbetriebsspannung Ue 415V AC 50/60 Hz, Bemessungs-strom In 200 A, Bemessungsstrom der Schaltgerätekombination InA 200 A, in RAL 7035, Abmessungen in mm (H x B x T): 1350 x 750 x 160, Netzsystem TN-S, 5-polig, Anzahl SG-Plätze 1, Anzahl Wandlerzähler-platz 1, verdrahtet nach den Vorgaben von Westnetz inkl. Prüfklemme und Spannungspfad Sicherungs-trennschalter (3x ABB E91/32 mit Sicherungseinsatz 3 A), Über-spannungskategorie 3, Lastbereich: Sammelschienensystem Cu-Schienen 2 x 12 x 5 mm 5-polig, Trenn-stelle vor dem Wandler Sicherungs-lasttrenner NH1/250 A, Wandlerbereich Wandlerauflage mit heraus-nehmbarer Wandlerlasche 170 x 30 x 5 mm, Ritz: EKS 60-03, EKS 70-04, MBS: EASK 31.3, EASK 31.4, EASK 31.5, EASK 41.4, EASK 41.5 (Beistel-lung NB), Trennstelle nach dem Wandler Lastschalter 250 A / 3-polig (M8), Primärverdrahtung Cu-Schiene 30 x 5 mm, Anschluss N+PE (M8), Rasteinheit 9 RE, Bauhöhe 5, Feldbreite 3, Platzeinheiten 324, Abdeckungen aus Kunststoff, plombierbarer Schnellver-schluss, RAL 7035 Normen: DIN EN 61439-2 Bauhöhe: 5 Bemessungsstrom: 250 A Breite (Netto-Abmessung): 750 mm Höhe (Netto-Abmessung): 1350 mm Platzeinheiten (PLE): 324 Rastereinheiten (RE): 0 Schutzart: IP2XC Tiefe (Netto-Abmessung): 160 mm

Weitere Informationen

Serie:	ComfortLine Solutions
Produktgruppe:	Wandlerfeld

Technische Daten und Merkmale zu Striebel 2CPX056199R9999 Komplettfeld nach Westnetz in WF39KF1M:

Bemessungsstrom	250 A
Dauerstrom Inc	200 A
Nennspannung (Un)	415 V
Bemessungsisolationsspannung Ui	690 V
Bemessungsfrequenz	50 Hz
Stoßstromfestigkeit	25 kA
Bemessungsstoßspannungsfestigkeit Uimp	6 kV
Anzahl der Verteilerreihen	0
Anzahl der Felder	3
Anzahl der Wandlerzähler	1
Abschlusspunkt Zählerplatz (APZ)	Ja
Breite	750 mm
Höhe	1350 mm
Tiefe	160 mm

Herstellerinformation

Busch - Jaeger Elektro GmbH GB: S&J
Freisenbergstr. 2
58513 Lüdenscheid
Nordrhein-Westfalen
Deutschland
info.bje@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
