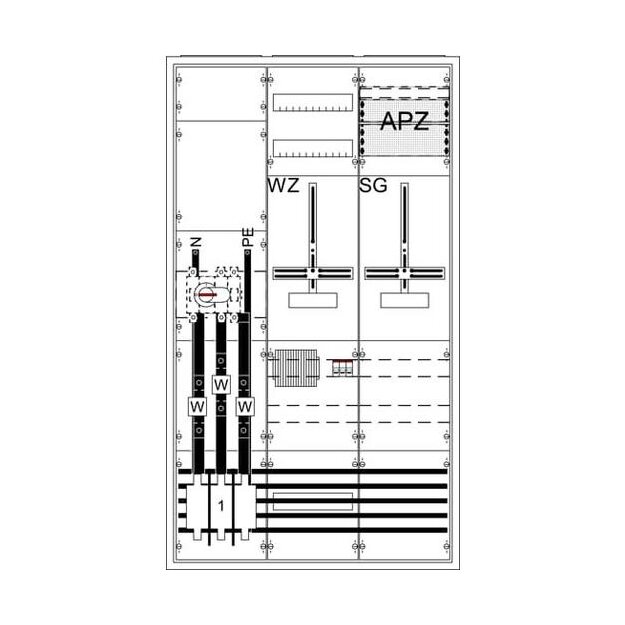

Striebel 2CPX056143R9999 WA39KK41 9RE 3FB Komplettschrank nach FNN
Die Messwandlerkomplettschränke der Baureihe WA mit Dreipunkt-Befestigung sind im Comfortline CA Wandschränken verbaut. Die Komplettschränke sind nach den Vorgaben vom FNN Hinweis* vorverdrahtet und zeichnen sich durch fest definierte Funktionsflächen, eine definierte primär und sekundär Verdrahtung und eine definierte Spannung, Strom und Prüfklemme aus. Somit können die Produktlösungen bei Energieversorgern zum Einsatz kommen, diese nach den FNN Hinweis Messwandleranlagen zulassen. *Der FNN Hinweis beschreibt: Zählerplätze mit halbindirekten Messungen bis 1000 A in der Niederspan nung (Wandleranlagen) Geltende Normen: DIN VDE 0603-2-2, DIN EN 61439-1| Hersteller-Farbe: | Verkehrsweiß |
| Serie: | ComfortLine Solutions WA |
| Bemessungsstrom: | 220 A |
| Farbe: |
|
Technische Daten und Merkmale zu Striebel 2CPX056143R9999 WA39KK41 9RE 3FB Komplettschrank nach FNN:
| Bemessungsstrom | 220 A |
| Ausführung | 1-stöckig |
| Anzahl der Zählerplätze | 1 |
| Anzahl der TSG-Plätze | 1 |
| Unterer Anschlussraum | mit Sammelschiene 5-polig |
| Montageart | Aufputz/teilversenkt |
| Werkstoff | Stahl |
| Farbe | weiß |
| RAL-Nummer | 9016 |
| Anzahl der Verteilerreihen | 0 |
| Anzahl der Felder | 3 |
| Mit Montageplatte | nein |
| Schutzart (IP) | IP31 |
| Breite | 800 mm |
| Höhe | 1400 mm |
| Tiefe | 215 mm |
| Einbaubreite | 550 mm |
| Einbauhöhe | 1400 mm |
| Einbautiefe | 215 mm |
