Zählerschrank, Baureihe ComfortLine, Komplettschrank, mit Dreipunkt-Befestigung, Montageart: Aufputz, Unterputz, teilversenkt, für den Innenbereich, mit Tür, mit VDE-Prüfzeichen, QMS Rasttechnik für einfaches Einrasten der Einbaufelder, integrierte Leitungsführungskanäle für das Messystem der Zukunft, sichere 3-Punkt-Verriegelung, Gehäuse aus Stahlblech, Tür aus Stahlblech, mit Standardverschluss, Türöffnungswinkel 120 Grad, Türanschlag rechts und links, Rückwand aus Metall, Leitungseinführung oben über Membranflansch montiert, seitlich über Flanschöffnung vorgeprägt, Rückwand Kabeleinführung vorgeprägt, Zählerplatz mit 16 mm² verdrahtet, unterer Anschlussraum Zählerplatz: mit Sammelschiene, oberer Anschlussraum Zählerplatz: mit integrierter Hauptleitungsabzweigklemme und Plombierbarer Trennstelle, Verteilerfeld mit zRfZ und APZ, Abdeckungen aus Kunststoff, 90 Grad Druck-Drehverschluss, geltende Normen: DIN VDE 0603-1, DIN 43870-1, DIN 43870-2, DIN 43870-3, VDE-AR-N 4100, pulverbeschichtet, Gehäuse in RAL 9016 Bauhöhe: 3 Breite (Netto-Abmessung): 550 mm Höhe (Netto-Abmessung): 1100 mm Montageart: Aufputzmontage/Unterputzmontage/teilweise versenkt montiert Platzeinheiten (PLE): 168 Rastereinheiten (RE): 47 Schutzart: IP31 Schutzklasse: II (schutzisoliert) Tiefe (Netto-Abmessung): 215 mm Werkstoff: Stahlblech
| Serie: | ComfortLine Solutions |
| Produktgruppe: | Zähler-Komplettschrank |

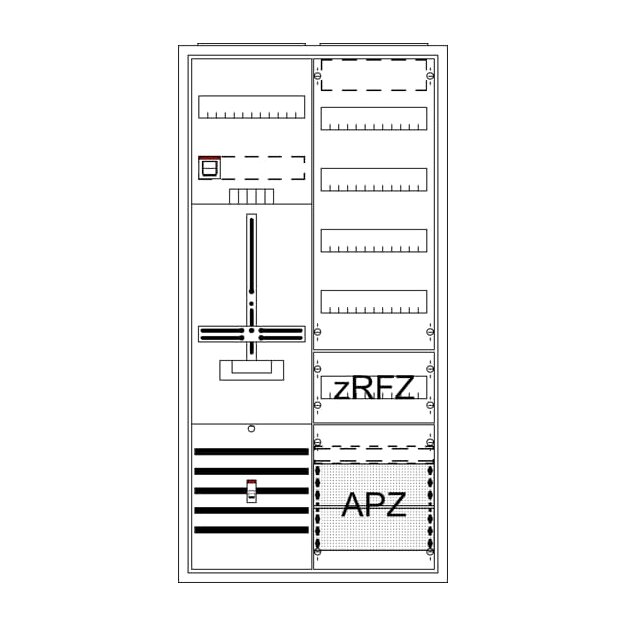

Technische Daten und Merkmale zu Striebel 2CPX054545R9999 Komplettschrank Dreipunkt A2 DA27CBE:
| Anzahl der Zählerplätze | 1 |
| Anzahl der SG-Plätze | 0 |
| RAL-Nummer | 9016 |
| Anzahl der Verteilerreihen | 47 |
| Anzahl der Felder | 2 |
| Breite | 550 mm |
| Höhe | 1100 mm |
| Tiefe | 215 mm |
Busch - Jaeger Elektro GmbH GB: S&J
Freisenbergstr. 2
58513 Lüdenscheid
Nordrhein-Westfalen
Deutschland
info.bje@de.abb.com
Für weitere Informationen zum Installationshinweis klicke hier.
