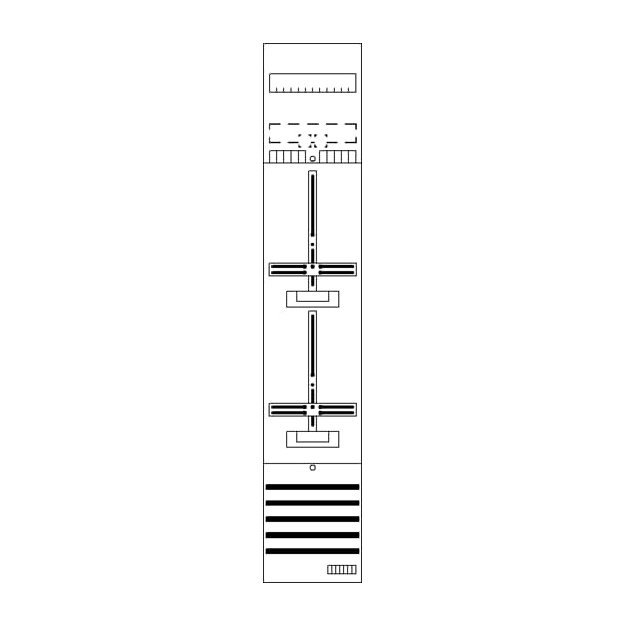

Striebel 2CPX054115R9999 DF19G2 Zählerfeld 9RE 2Z vorverdrahtet mit Zählerkreuz Netzsystem TN-S 5-polig
Die Zählerkomplettfelder der Baureihe DF mit Dreipunkt-Befestigung sind für den Einbau im Comfortline Schrank vorgesehen. Die Felder sind vorverdrahtet, wodurch eine schnelle und einfache Montage im Schrank gewährleistet wird. Durch die integrierten Hauptleitungsabzweigklemmen steht ein maximales Platzangebot im AAR zur Verfügung, dieser kann nach Wunsch für bis zu drei Stromkreise verwendet werden. Desweiteren ist die Leitungsführung z. B. für das intelligente Messsystem durch neue Leitungsführungskanäle optimiert worden, somit geht die Verlegung jetzt im Handumdrehen. Durch den optionalen Sammelschienenverbinder kann nach Belieben die Querverdrahtung mehrerer Felder realisiert werden. Geltende Normen: DIN VDE 0603-1, DIN 43870-1, DIN 43870-2, DIN 43870-3, VDE-AR-N 4100| Serie: | ComfortLine Solutions |
Technische Daten und Merkmale zu Striebel 2CPX054115R9999 DF19G2 Zählerfeld 9RE 2Z vorverdrahtet mit Zählerkreuz Netzsystem TN-S 5-polig:
| Mit Verdrahtung | ja |
| Ausführung | 2-stöckig |
| Anzahl der Zählerplätze | 2 |
| Anzahl der TSG-Plätze | 0 |
| Unterer Anschlussraum | mit Sammelschiene 5-polig |
| Hauptschalter-Bemessungsstrom | 63 A |
| Anzahl der Verteilerreihen | 0 |
| Breite | 250 mm |
| Höhe | 1350 mm |
| Breite in Teilungseinheiten | 12 |
| Ausführung Deckel | geschlossen mit Vorprägung |
| Anschlussraum | 300 mm |
| Mit Montageplatte | nein |
| Farbe | grau |
| RAL-Nummer | 7035 |
| Schutzart (IP) | IP2XC |
Busch - Jaeger Elektro GmbH GB: S&J
Freisenbergstr. 2
58513 Lüdenscheid
Nordrhein-Westfalen
Deutschland
info.bje@de.abb.com
Für weitere Informationen zum Installationshinweis klicke hier.
