Stromkreisverteiler, vorverdrahte und bestückt mit, SPD Typ 2, HLAK 25 mm², 9x FI/LS 16/0,03 und einen 3p FI/LS 16/0,03. Montageart des Stromkreisverteiler: Aufputz, für den Innenbereich, ohne Tür, mit VDE-Prüfzeichen, geltende Normen: DIN 43871, DIN EN 60670-24; VDE 0606-24, Glühdrahtfestigkeit 850°C, in RAL 9016, Gehäuse aus Thermoplast, Türöffnungswinkel 120 Grad, Türanschlag rechts oder links, Leitungseinführung oben oder unten, seitlich über Vorprägungen, Rückwand vorgeprägt, Abdeckungen aus Kunststoff, 90 Grad Druck-Drehverschluss, mit N/PE Quick-Steckklemme, Kabelabfangschiene integriert, ausgebaut mit DIN Schienen, DIN Schienen herausnehmbar, Höhe (Netto-Abmessung): 578 mm Breite (Netto-Abmessung): 339 mm Tiefe (Netto-Abmessung): 99 mm Einbauhöhe: 531 mm Einbaubreite: 255 mm Einbautiefe: 55 mm Montageart: Aufputzmontage Platzeinheiten (PLE): 36 Breite in Teilungseinheiten: 12 Rastereinheiten (RE): 3 Anzahl Ausgänge: 13 Schutzart: IP30 Schutzeinrichtung: Miniature circuit breaker (MCB) Schutzklasse: II (schutzisoliert) Farbe: verkehrsweiß RAL Nummer: RAL 9016 - verkehrsweiß Werkstoff: Thermoplastischer Kunststoff Herdanschlussgruppe: 0 Türart: ohne Tür Öffnungswinkel: 120 ° Überspannungskategorie: II
| Serie: | AK600 prewired |
| Produktgruppe: | Kleinverteiler bestückt |

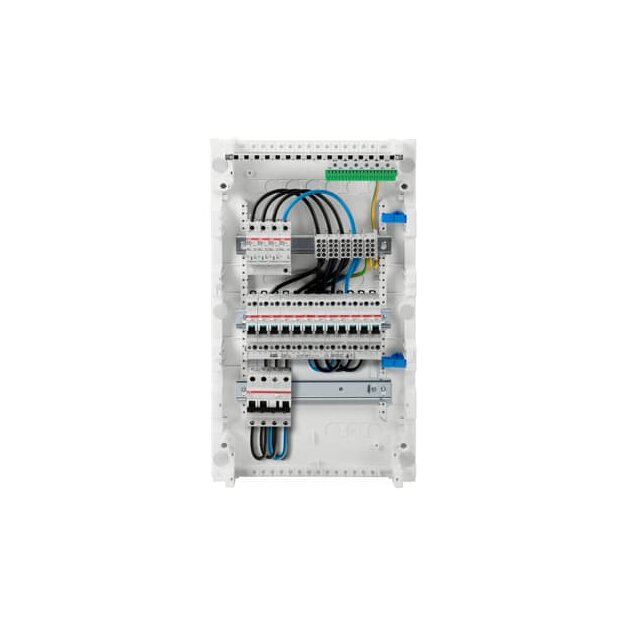

Technische Daten und Merkmale zu Striebel 2CPX030012R9999 AK-Komplettverteiler mit SPD T AKB3BOK13D:
| Anzahl der Reihen | 3 |
| Anzahl der einphasigen Leitungsschutzschalter | 0 |
| Anzahl der dreiphasigen Leitungsschutzschalter | 1 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 kA |
| Gesamtzahl der Gruppen | 2 |
| Anzahl der Gruppen hinter dem Fehlerstrom-Schutzschalter | 16 |
| Anzahl freier Modulplätze für Geräte | 13 |
| Überspannungsschutz | Ja |
| Höhe | 578 mm |
| Einbauhöhe | 20,9055 mm |
| Breite | 339 mm |
| Einbaubreite | 255 mm |
| Breite in Teilungseinheiten | 12 |
| Tiefe | 99 mm |
| Einbautiefe | 55 mm |
| RAL-Nummer | 9016 |
Busch - Jaeger Elektro GmbH GB: S&J
Freisenbergstr. 2
58513 Lüdenscheid
Nordrhein-Westfalen
Deutschland
info.bje@de.abb.com
Für weitere Informationen zum Installationshinweis klicke hier.
