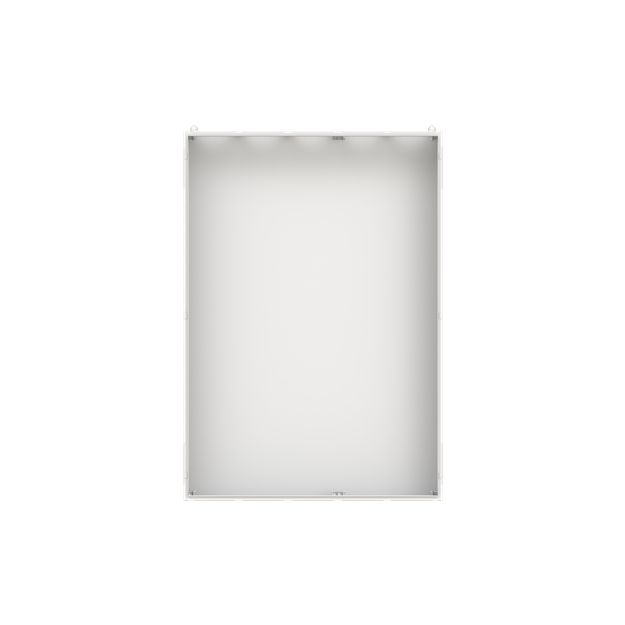

Striebel 2CPX010360R9999 TL512SB TwinLineN 55 Basisschrank B1300/ H1850/ T275 mm, ohne Tür
Standschrank, Baureihe TwinLine, Leerschrank, Montageart: Aufputz, teilversenkt, für den Innenbereich, ohne Tür, Schutzklasse II (schutzisoliert), Schutzart IP30, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, DIN EN 61439-3, VDE 0660-600-3, IK-Code 08, pulverbeschichtet, in RAL 7035, Gehäuse aus Stahlblech, ohne Tür, Rückwand aus Stahlblech, Leitungseinführung oben über Flanschöffnung ausgeschnitten, unten über Flanschöffnung vorgeprägt, seitlich über Flanschöffnung vorgeprägt, Abmessungen in mm (H x B x T): 1850 x 1300 x 275, Rasteinheit 12 RE, Bauhöhe 8, Feldbreite 5, Platzeinheiten 720, vorbereitet für den Ausbau mit Zähler-, Verteilerfelder, Kombi-Sets, CombiLine-Module auf EDF-/WR-Montagegerüst| Serie: | TwinLine-L |
Technische Daten und Merkmale zu Striebel 2CPX010360R9999 TL512SB TwinLineN 55 Basisschrank B1300/ H1850/ T275 mm, ohne Tür:
| Montageart | Aufputz |
| Art der Abdeckung | ohne |
| Ausführung Deckel | mit Ausschnitt |
| Art der Tür | ohne |
| Transparenter Deckel/Tür | nein |
| Mit Schloss | nein |
| Nennstrom (In) | - |
| Höhe | 1850 mm |
| Breite | 1300 mm |
| Tiefe | 275 mm |
| Einbautiefe | 222,5 mm |
| Innentiefe | 272 mm |
| Materialstärke Gehäuse | 1 mm |
| Materialstärke Tür/Deckel | 1,5 mm |
| Farbe | grau |
| RAL-Nummer | 7035 |
| Anzahl der Module | 720 |
| Anzahl der Reihen | 12 |
| Breite in Teilungseinheiten | 60 |
| Anzahl der Öffnungen für Flanschplatten | 5 |
| Anbaumöglichkeit | ja |
| Anzahl der Leitungseinführungen | 260 |
| Werkstoff des Gehäuses | Stahlblech/Kunststoff |
| Oberflächenschutz | pulverbeschichtet |
| Mit Montageplatte | nein |
| Geeignet für Außengebrauch | nein |
| Geeignet für Blitzschutz | nein |
| Schutzart (IP) | IP30 |
| Schutzart (NEMA) | - |
| Schutzklasse | II |
| Schlagfestigkeit | IK08 |
| Funktionserhalt | ohne |
| Deckel mit Überdruckentlastung | nein |
